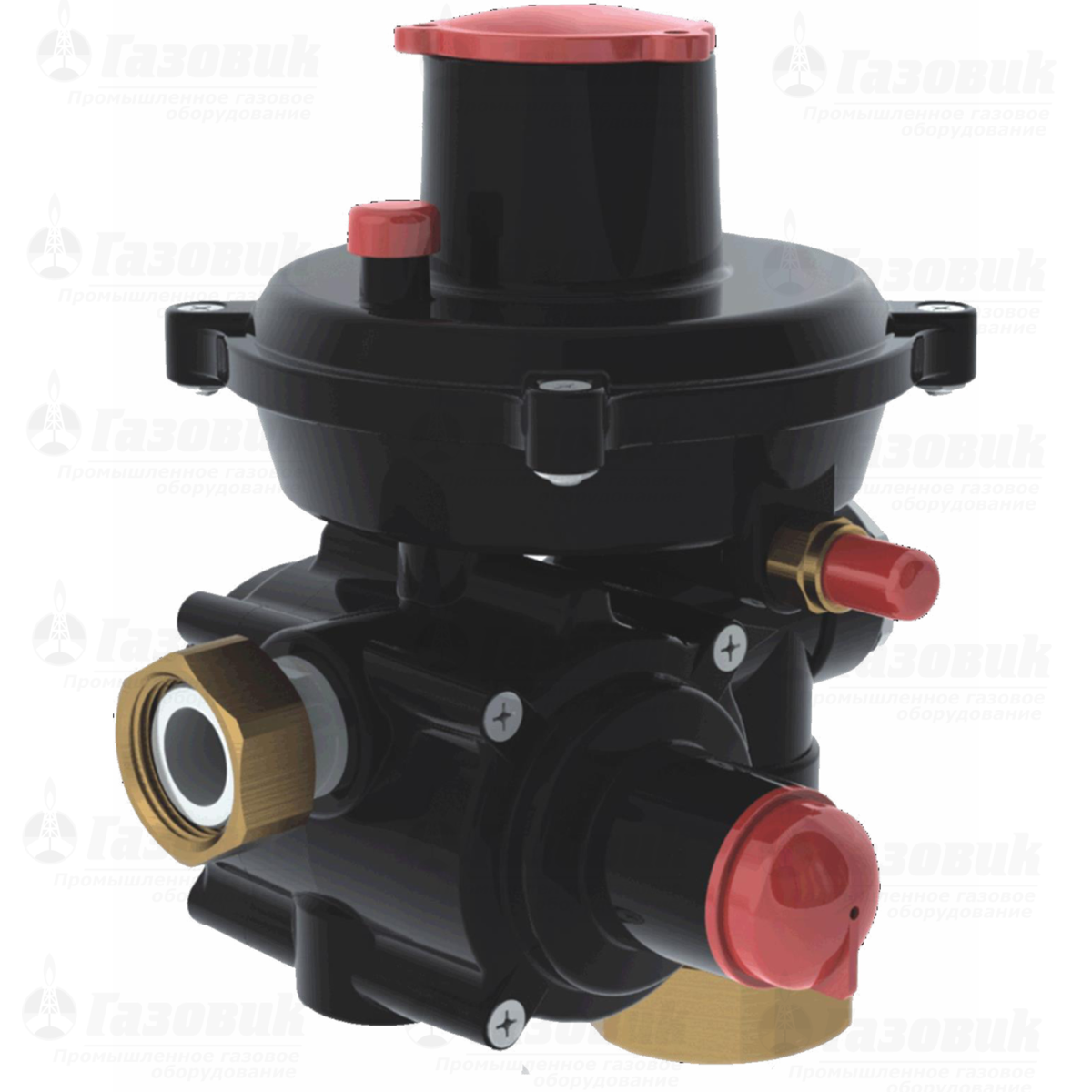

Регуляторы давления газа серии «Venio-А»

Запросить цену

Регулятор Venio-А предназначен для редуцирования и автоматического поддержания давления газа на заданном уровне. Устройство используется в системах бытового газоснабжения. За основу Venio-А взят регулятор комбинированного типа РДГБ-10 (-25).

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Предприятие-изготовитель: ООО ЭПО «Сигнал»

Технические характеристики

	Venio-A-15	Venio-A-35
Рабочая среда	природный газ по ГОСТ 5542-87
Температура окружающей среды, ?С	от –40 до +60
Входное давление, Р_вх, МПа	0,05...0,6
Пределы регулирования номинальных значений настройки выходного давления, Р_вых, кПа	2…3
Зона пропорциональности, % от верхнего предела настройки Р_вых	20
Зона нечувствительности, % от верхнего предела настройки Р_вых	2,5
Диапазон настройки срабатывания предохранительного сбросного клапана (ПСК), кПа	2,4…3,5
Диапазон настройки срабатывания предохранительного запорного клапана (ПЗК), кПа: при повышении выходного давления при понижении выходного давления	2,5…3,71,5…2,2
Погрешность срабатывания ПЗК от номинального значения настройки, %: при повышении выходного давления при понижении выходного давления	±5±10
Степень герметичности рабочего и запорного клапанов	класс А по ГОСТ Р 54808-2011
Присоединительные размеры: входного патрубка выходного патрубка	Д_У ½ " Д_У 1¾ "
Масса, кг, не более	1,5

Пропускная способность (максимальный расход, приведенный к нормальным условиям с Т=293° К, Р=0,10332 МПа) регуляторов для газа с плотностью ρ = 0,72 кг/м³ при различных давлениях соответствует указанным в таблице.

Тфблица пропускной способности кг/м³

Р_вх,МПа	Наибольшая пропускная способность, м³/ч
Р_вх,МПа	Venio-A-15	Venio-A-35
0,05	14	32
0,1	15	35
0,2	15	35
0,3	15	35
0,4	15	35
0,5	15	35
0,6	15	35

Купить Регуляторы давления газа серии Venio-А в Нижнем новгороде

Основное направление деятельности компании – обеспечение промышленных предприятий надежным оборудованием. Регуляторы давления газа серии Venio-А полностью соответствуют заявленным техническим параметрам и готовы к эксплуатации в условиях интенсивных нагрузок. Мы берем на себя организацию доставки в Нижний Новгород.

Прямое сотрудничество с производителями и поставщиками позволяет предлагать прозрачные условия ценообразования. Узнать окончательную стоимость оборудования с учетом доставки можно двумя способами: позвонить по контактному телефону или заполнить форму обратной связи. В ответ на запрос вы получите счет с детализацией всех позиций.

Особое внимание уделяем техническому консультированию. У наших специалистов можно получить развернутую информацию по монтажу, пусконаладке и совместимости узлов. Это помогает клиентам принимать взвешенные решения. Компания гарантирует оперативную обработку заявок и четкое соблюдение договоренностей при поставках оборудования в ваш регион.

Регулятор давления газа содержит корпус 1 с входной А, промежуточной Б и выходной В полостями, седло отключающего устройства и первой ступени редуцирования 2, отключающее устройство 3 с фиксирующими шариками 4, передаточными рычагами 5 и роликами 6, мембранным узлом 7 и клапаном 8, сервопривод первой ступени редуцирования 9, седло регулирующего клапана второй ступени 10, исполнительное устройство второй ступени редуцирования, включающий сдвоенный регулирующий и запорный клапан 11, установленный на штоке 12, рычажный передаточный механизм 13, рабочую мембрану 14 и установленную в корпусе 15 задающую пружину 16, сбросной клапан 17 смонтированный на рабочей мембране 14, импульсную трубку 18, фильтр 24.

Регулятор работает следующим образом: в исходном состоянии клапан 8 отключающего устройства 3 установлен в открытое положение. Давление газа, проходя через фильтр 24, далее через седло 2 первой ступени редуцирования, снижается до промежуточной величины. Далее давление газа, проходя через щель между седлом 10 и клапаном 11, снижается до необходимого значения. Выходное давление попадает в подмембранную полость мембраны 14 через импульсную трубку 18, действие которого уравновешивается задающей пружиной 16. По внутренним каналам связи в корпусе 1 давление попадает в надмембранную полость исполнительного устройства первой ступени редуцирования и подмембранную полость отключающего устройства.

При изменении расхода после регулятора выходное давление под мембраной 14 изменяется, равновесие сил нарушается, что приводит к перемещению жесткого центра мембраны в сторону нового равновесного состояния и соответствующему перемещению регулирующего клапана 11 второй ступени редуцирования.

В аварийных случаях:
— при повышении давления в выходной полости В газ через соединительный канал поступает в подмембранную полость мембранного узла 7 отключающего устройства 3. Давление, действуя на мембрану, стремится сдвинуть жесткий центр мембранного узла 7 и освободить шток клапана 8, удерживаемый шариками 4 посредством передаточных рычагов 5, клапан 8 под действием возвратной пружины закрывает седло 2, и поступление газа прекращается;
— при понижении давления в выходной полости В газ через импульсную трубку 18 поступает в подмембранную полость рабочей мембраны 14, что приводит к перемещению жесткого центра от воздействия задающей пружины 16, через рычажный передаточный механизм 13 воздействие передается на сдвоенный регулирующий и запорный клапан 11, поступление газа прекращается.

Для осуществления сброса повышенного давления из выходной камеры В служит сбросной клапан 17, расположенный в центре рабочей мембраны 14. Значение давления срабатывания регулируется пружиной 19.

Сбрасываемое давление через сбросной штуцер корпуса 15 выходит наружу. Пуск регулятора в работу после устранения причин, вызвавших срабатывание отключающего устройства, производится вручную, путем нажатия кнопки запуска 20.

Регулятор низкого давления серии «Venio-А»

Регуляторы давления газа серии «Venio-А»: А — входная полость; Б — промежуточная полость; В — выходная полость; 1 — корпус; 2 — седло отключающего устройства и первой ступени редуцирования; 3 — отключающее устройство; 4 — фиксирующие шарики; 5 — передаточные рычаги; 6 — ролики; 7 — мембран- ный узел; 8 — клапан; 9 — сервопривод первой ступени редуцирования; 10 — седло регули- рующего клапана второй ступени редуцирования; 11 — сдвоенный регулирующий и запорный клапаны; 12 — шток; 13 — рычажный передаточный механизм; 14 — рабочая мембрана; 15 — крышка; 16 — задающая пружина; 17 — сбросной клапан; 18 — импульсная трубка; 19 — пружина; 20 — кнопка запуска; 21, 22, 23 — гайки регулировочные; 24 — фильтр
