Регуляторы давления газа РДГ-50Н(В), РДГ-80Н(В), РДГ-150Н(В)

Запросить цену

Регуляторы РДГ-50Н(В), РДГ-80Н(В), РДГ-150Н(В) применяются для редуцирования высокого или среднего давления газа и автоматического поддержания выходного давления на заданном уровне, автоматического отключения подачи газа при аварийном повышении и понижении выходного давления сверх допустимых значений. Устройство имеет двухседельный рабочий клапан, обеспечивающий работу при малых расходах. Устанавливается в газорегуляторных пунктах и газорегуляторных установках.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

	РДГ-50Н	РДГ-50В	РДГ-80Н	РДГ-80В	РДГ-150Н	РДГ-150В
Максимальное входное давление, МПа	1,2	1,2	1,2	1,2	1,2	1,2
Пределы настройки выходного давления, кПа	1–60	30–600	1–60	30–600	1–60	30–600
Диаметр седла, мм	35 (25)	35(25)	64 (50)	64(50)	105	105
Пропускная способность при входном давлении 0,1 МПа и выходном 0,001 МПа по газу с плотностью 0,72 кг/м³, м³/ч	900 (450)	900 (450)	2200 (1300)	2200 (1300)	5600	5600
Неравномерность регулирования, %, не более	±10	±10	±10	±10	±10	±10
Пределы настройки давления срабатывания автоматического отключающего устройства, кПа:
при понижении выходного давления	0,3–3	3–30	0,3–3	3–30	0,3–3	3–30
при повышении выходного давления	1,4–12* 12–75*	37,5–160* 160–750*	1,4–12* 12–75*	37,5–160* 160–750*	1,4–12* 12–75*	37,5–160* 160–750*
Д_у, присоединительного патрубка, мм:
входа	50	50	80	80	150	150
выхода	50	50	80	80	150	150
Строительная длина L, мм	365	365	502	502	570	570
Габаритные размеры, мм, не более:
длина l	430	430	560	560	715	715
ширина B	450	402	542	504	691	691
высота H	474	469	565	562	723	716
Масса, кг, не более	42	40	55,5	52	162	160

* Обеспечивается комплектом сменных пружин.

Купить РДГ-50Н(В), РДГ-80Н(В), РДГ-150Н(В) в Нижнем новгороде

Компания более десяти лет занимается поставками промышленного оборудования для различных отраслей. РДГ-50Н(В), РДГ-80Н(В), РДГ-150Н(В), представленные в каталоге, отличающаяся стабильностью рабочих характеристик и длительным сроком службы. Мы организуем доставку в Нижний Новгород с учетом специфики груза: крупногабаритные единицы отправляются специализированным транспортом.

Для расчета стоимости оборудования свяжитесь с коммерческим отделом. Телефонная консультация позволит быстро уточнить наличие и ориентировочные сроки. Если требуется детальная спецификация, удобнее заполнить форму на сайте – специалист подготовит развернутое коммерческое предложение с разбивкой по позициям.

Технические специалисты компании готовы проконсультировать по вопросам подбора оборудования под конкретные задачи. Можно уточнить допустимые нагрузки, режимы работы и необходимость периодического обслуживания. Доставка в Нижний Новгород выполняется после подписания договора и поступления средств на расчетный счет. Ответственность за сохранность груза несет компания до момента передачи перевозчику.

Исполнительное устройство регулятора (см. рис.) с регулирующими клапанами, отсечным клапаном предназначено для автоматического поддержания посредством изменения проходного сечения клапана заданного выходного давления на всех режимах расхода газа, для отключения подачи газа в случае аварийного повышения или понижения выходного давления.
Исполнительное устройство имеет корпус 3, внутри которого установлено седло. Мембранный привод состоит из мембраны 5, соединенного с ней штока, на конце которого закреплен клапан. Шток перемещается во втулках направляющей колонки корпуса.
Стабилизатор 1 предназначен для поддержания постоянного давления на входе в регулятор управления, т. е. для исключения влияния колебаний входного давления на работу регулятора в целом. Стабилизатор выполнен в виде регулятора прямого действия и включает в себя корпус, узел мембраны с пружинной нагрузкой, рабочий клапан. Газ входного давления поступает через стабилизатор 1 к регулятору управления 7. От регулятора управления (для исполнения РДГ-80Н) или от стабилизатора (для исполнения РДГ-80В) газ через регулируемый дроссель 4 поступает в подмембранную полость, а через импульсную трубку — в надмембранную полость исполнительного устройства. Через дроссель подмембранная полость исполнительного устройства связана с газопроводом за регулятором. Давление в подмембранной полости исполнительного устройства при работе всегда будет больше выходного давления. Надмембранная полость исполнительного устройства находится под воздействием выходного давления.
Регулятор управления (для исполнения РДГ-80Н) или стабилизатора (для исполнения РДГ-80В) поддерживает за собой постоянное давление, поэтому давление в подмембранной полости также будет постоянным (в установленном режиме).
Любые отклонения выходного давления от заданного вызывают изменения давления в надмембранной полости исполнительного устройства, что приводит к перемещению клапана в новое равновесное состояние, соответствующее новым значениям входного давления и расхода, при этом восстанавливается выходное давление. При отсутствии расхода газа клапан закрыт, что определяется отсутствием управляющего перепада давления в надмембранной полости исполнительного устройства и действием входного давления. При наличии потребления газа образуется управляющий перепад в надмембранной и подмембранной полостях исполнительного устройства, в результате чего мембрана 5 с соединенным с ней штоком, на конце которого закреплен клапан, придет в движение и откроет проход газу через образующуюся щель между уплотнением клапана и седлом. При уменьшении расхода газа клапан под действием управляющего перепада давления в полостях исполнительного устройства вместе с мембраной придет в движение в обратную сторону и уменьшит проход газа, а при отсутствии расхода газа клапан перекроет седло. В случае аварийного повышения или понижения выходного давления мембрана механизма контроля 2 перемещается влево или вправо, шток отсечного клапана выходит из соприкосновения со штоком 6 механизма контроля отсечного клапана, под действием пружины перекрывает вход газа в регулятор.

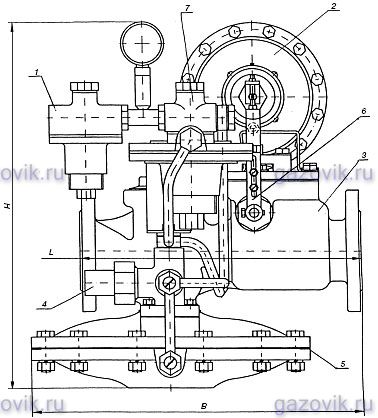

Регулятор давления газа РДГ:
1 — стабилизатор; 2 — мембрана механизма контроля; 3 — корпус; 4 — регулируемый дроссель; 5 — мембрана; 6 — шток; 7 — регулятор управления
