Регуляторы давления газа RG/2MB, RG/2MB MIN, RG/2MB MAX

Запросить цену

Регуляторы RG/2MB, RG/2MB MIN, RG/2MB MAX относят к типу прямого действия. Устройства совмещают в себе редуктор и запорный клапан, который срабатывает при недостаточном давлении. Также существуют модели со встроенным фильтром, тогда вначале обозначения будет стоять буква F.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

	RG/2MB	RG/2MB MIN	RG/2MB MAX
Рабочая среда	природный газ
Давление на входе, МПа	0,6	0,2	0,2
Давление на выходе, кПа	0,5-22	0,5-50	0,5-50
Максимальная пропускная способность, м³/ч *	1500	500	500
Температура окружающей среды, °С	от -20 до +60	от -40 до +60	от -20 до +60
Степень фильтрации, мкм		50
Диапазон срабатывания
запорного устройства, кПа	1-18	0,8-2,2	3-45
сбросного устройства, кПа	1-6	-	-
Присоединение:
резьбовое Д_у	32-50	20-50	20-50
фланцевое Д_у	32-50	25-50	25-50
Установка	горизонтальная или вертикальная
Материал корпуса	алюминий

*Для Д_у 50 при максимальном входном давлении.

	Соединение резьбовое, Д_у			Соединение фланцевое, Д_у
	32	40	50	25	32	40	50
	RG/2MB
Габаритные размеры,	160 х 297	160 х 297	160 х 297	-	280 х 297	280 х 297	280 х 297
мм (длина х высота)	160 х 297	160 х 297	160 х 297	-	280 х 297	280 х 297	280 х 297
Масса, кг	3,3	3,3	3,3	-	4,6	4,6	4,6
	RG/2MB MIN (MAX)
Габаритные размеры,	-	-	-	192 х 311	280 х 368	280 х 375	280 х 390
мм (длина х высота)	-	-	-	192 х 311	280 х 368	280 х 375	280 х 390
Масса, кг	-	-	-	4,9	8,4	9,1	10,9

Купить RG/2MB, RG/2MB MIN, RG/2MB MAX в Нижнем новгороде

Компания осуществляет поставки промышленного оборудования на всей территории РФ. RG/2MB, RG/2MB MIN, RG/2MB MAX входит в перечень стандартного оборудования, доступного к заказу. Доставка в Нижний Новгород выполняется после подписания спецификации и внесения предоплаты согласно договору. Юридическое сопровождение гарантирует чистоту сделки и правильность оформления закрывающих документов.

Стоимость оборудования рассчитывается индивидуально. На итоговую цену влияют условия оплаты, объем партии и удаленность объекта. Запросить расчет можно через форму на портале либо по телефону у менеджеров коммерческого отдела. Сотрудник запросит необходимые исходные данные и подготовит предложение в течение согласованного времени.

Консультации проводят технические специалисты, знакомые с устройством оборудования и особенностями его монтажа. Можно уточнить параметры подключения, требования к сетям и необходимость дополнительных комплектующих. Доставка в Нижний Новгород осуществляется только после стопроцентной проверки товара на наличие заводских дефектов и соответствия упаковки стандартам перевозки.

Регулятор давления газа типа RG/2MB является регулятором прямого действия. Также выпускается со встроенным фильтром, в начале обозначения дополнительно вводится буква F. Регулятор имеет встроенный предохранительный сбросной клапан (в исполнениях МIN, MAX клапан отсутствует), расположенный в мембранном узле регулятора. Поступающий во входной патрубок газ воздействует на клапан регулятора 6, создает усилие, направленное на движение штока вниз, т.е., на увеличение зазора между клапаном 6 и седлом 15. По импульсной трубке 13 газ поступает в камеру мембраны, где, воздействуя на мембрану 16, создает усилие направленное на движение штока вверх.
За счет разности усилий, создаваемых газом в области высокого и низкого давления, направленных на перемещение клапана, а также усилия, создаваемого регулирующей пружиной 3 между клапаном и седлом, создается зазор, с помощью которого обеспечивается необходимое выходное давление регулятора. С помощью регулировочного винта 2 происходит точная настройка регулятора под заданные параметры выходного давления.
В случае аварийного повышения выходного давления мембрана запорного устройства 8 перемещается вверх, шток отсечного клапана выходит из соприкосновения со штоком 6 механизма контроля отсечного клапана, под действием пружины 7 перекрывает вход газа в регулятор. При аварийном понижении выходного давления мембрана запорного устройства 9 перемещается вниз, шток отсечного клапана выходит из соприкосновения со штоком 6 механизма контроля отсечного клапана, под действием пружины 12 перекрывает вход газа в регулятор. Пуск регулятора в работу производится вручную после устранения причин, вызвавших срабатывание отключающего устройства.

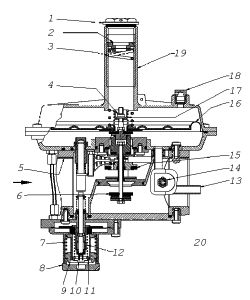

Регуляторы давления газа RG/2MB, RG/2MB MIN, RG/2MB MAX

Регулятор давления газа RG/2MB:
1 — запорный колпачок (регулятор);
2 — калибровка давления на выходе;
3 — пружина калибровки давления на выходе;
4 — калибровка сбросного клапана; 5 — корпус;
6 — клапан регулятора;
7 —пружина запорного устройства избыточного давления;
8, 9 — мембрана запорного устройства;
10 — рукоятка взвода регулятора;
11 — калибровка запорного устройства недостаточного давления;
12 — пружина запорного устройства недостаточного давления;
13 — импульсная трубка;
14 — штуцер диагностики давления на выходе;
15 — седло регулятора;
16 — рабочая мембрана;
17 — пружина сбросного клапана;
18 — сброс избыточного давления и пылезащитный колпачок;
19 — воронка
