Регуляторы давления газа «Домовенок» 10 П(У), 25 П(У)

Запросить цену

Регуляторы «Домовенок» представляют из себя двухступенчатые комбинированые регуляторы. В состав регулятора входит предохранительный запорный клапан ПЗК и предохранительный сбросной клапан (ПСК), интегрированный во вторую ступень редуцирования.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Предприятие-изготовитель: ООО «Завод ПГО «Газовик»

Регулятор изготавливается в двух модификациях:

П — входной и выходной патрубки расположены на одной оси;

У — входной и выходной патрубки расположены под прямым углом.

Конструкция регуляторов за счет двухступенчатой схемы редуцирования обеспечивает незначительную зависимость пропускной способности от уровня входного давления, более высокую стабильность выходного давления по сравнению с одноступенчатой схемой. Это достигается тем, что регулятор первой ступени является стабилизатором, обеспечивающим постоянное входное давление перед регулятором второй ступени.

Технические характеристики

	Домовенок 10П (25П)	Домовенок 10У (25У)
Диапазон входного давления, МПа	0,01–0,6
Диапазон выходного давления, кПа*	2,0
Пропускная способность, м³/ч	10 (25)
Присоединительные размеры входа, дюйм	G3/4
Присоединительные размеры выхода, дюйм	G1/4
Температура окружающей среды, °С	от –40 до +60°С
Габаритные размеры, мм	170x109,5х132	150x122,5х132
Масса, кг	1,5

*Стандартная настройка.

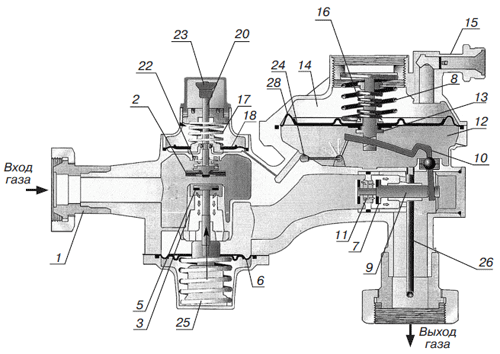

Регуляторы давления газа «Домовенок» (демонстрационная схема)

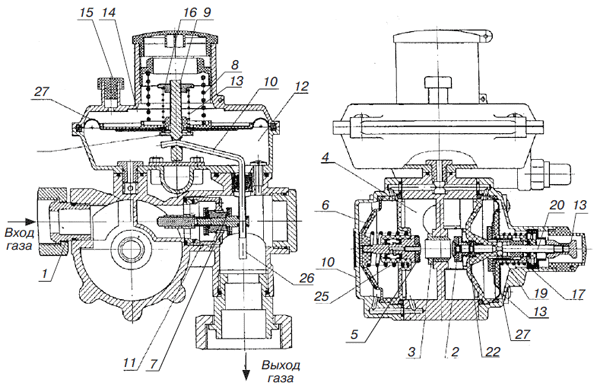

Регуляторы давления газа «Домовенок» (разрез): 1 — входной штуцер; 2 — клапан; 3, 11 — седло; 4 — камера первой ступени редуцирования; 8, 17, 16, 22, 25 — пружина; 5 — рабочий клапан первой ступени; 6, 18, 27, 28 — мембрана; 7 — рабочий клапан второй ступени; 9 — шток; 10 — рычаг; 12 — подмембранная полость; 13 — сбросной клапан; 14 — надмембранная полость; 15 — дыхательный клапан; 19 — стопор; 20 — шток; 23 — пусковая пробка; 24 — блокировочный рычаг; 26 — импульсная трубка

Купить Домовенок 10 П(У), 25 П(У) в Нижнем новгороде

Основная задача компании – обеспечить промышленные предприятия качественным оборудованием без посреднических наценок. Домовенок 10 П(У), 25 П(У) протестированы и рекомендованы к эксплуатации в непрерывных циклах. Мы берем на себя логистику и доставку в Нижний Новгород. Контроль движения груза осуществляется на всем пути следования.

Для получения точной стоимости оборудования свяжитесь с отделом продаж по телефону. Либо направьте спецификацию через форму обратной связи – наши сотрудники обработают запрос и подготовят расчет с учетом всех параметров. Компания работает с юридическими лицами, предусмотрены различные варианты оплаты.

Инженерная служба проводит бесплатные консультации по техническим характеристикам и условиям эксплуатации. Уточнить совместимость оборудования с уже имеющимися системами можно до момента выставления счета. Доставка в Нижний Новгород осуществляется только после тщательной проверки товара на складе. Такой подход позволяет поставлять оборудование, полностью готовое к вводу в эксплуатацию.

Газ через входной штуцер 1 с накидной гайкой поступает в регулятор и, проходя в зазор между клапаном 2 и обратной стороной седла 3, попадает в камеру 4 первой ступени редуцирования. Далее, взаимодействуя с узлом редуцирования первой ступени, состоящим из пружины 25 рабочего клапана 5 и мембраны 6, газ поступает через рабочий клапан 7 на выход регулятора и через импульсную трубку 26 в подмембранную полость 12 регулятора второй (основной) ступени редуцирования под давлением, величина которого определяется усилием пружины 25. При этом уровень выходного давления зависит от усилия пружины 8, которая через шток 9 и рычаг 10 изменяет зазор между клапаном 7 и седлом 11, обеспечивая таким образом поддержание выходного давление в регуляторе.

При превышении выходного давления сверх заданной величины срабатавыет предохранительный сбросной клапан 13 (ПСК), через который газ попадает в надмембранную полость 14 и через дыхательный клапан 15 сбрасывается в атмосферу. Давление настройки ПСК определяется пружиной 16. При дальнейшем росте выходного давления срабатывает предохранительный сбросной клапан (ПЗК), давление срабатывания которого определяется усилием пружины 17. Происходит это следующим образом: газ, воздействуя через мембрану 18 на пружину 17, освобождает стопор 19, вследствие чего шток 20, с закрепленным на нем клапаном 2, с помощью пружины 22 перекрывает поток газа на входе в регулятор. Взвод ПЗК производится вручную после устранения причин, вызвавших его срабатывание. Для этого нужно потянуть пробку 23 до характерного щелчка. Рычаг 24 служит для блокирования вручную работы регулятора.

Габаритная схема регулятора «Домовенок»
Регуляторы давления газа «Домовенок» (разрез): 1 — входной штуцер; 2 — клапан; 3, 11 — седло; 4 — камера первой ступени редуцирования; 8, 17, 16, 22, 25 — пружина; 5 — рабочий клапан первой ступени; 6, 18, 27, 28 — мембрана; 7 — рабочий клапан второй ступени; 9 — шток; 10 — рычаг; 12 — подмембранная полость; 13 — сбросной клапан; 14 — надмембранная полость; 15 — дыхательный клапан; 19 — стопор; 20 — шток; 23 — пусковая пробка; 24 — блокировочный рычаг; 26 — импульсная трубка
