Регулятор давления сжиженного газа GOK тип FL92-4м

Запросить цену

Регулятор газобаллонный предназначен для понижения выходного давления до требуемого и поддержания его на заданном уровне. В состав регулятора входит предохранительный сбросной клапан (ПСК).

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Описание
Устройство и принцип работы

Предприятие-изготовитель: GOK, Германия

Технические характеристики

Рабочая среда

Температура окружающей среды

Номинальный расход, м³/ч (кг/ч)

Входное давление, МПа

Номинальное выходное давление, кПа

Давление срабатывание ПСК, кПа

Присоединительный размер, вход/выход

паровая фаза СУГ

от –20 до +40 °С

2(4)

0,1–1,6

3;5

13,5 ± 1,5

G1/2 х G1/2

Купить GOK тип FL92-4м в Нижнем новгороде

Компания осуществляет поставки промышленного оборудования на всей территории РФ. GOK тип FL92-4м входит в перечень стандартного оборудования, доступного к заказу. Доставка в Нижний Новгород выполняется после подписания спецификации и внесения предоплаты согласно договору. Юридическое сопровождение гарантирует чистоту сделки и правильность оформления закрывающих документов.

Стоимость оборудования рассчитывается индивидуально. На итоговую цену влияют условия оплаты, объем партии и удаленность объекта. Запросить расчет можно через форму на портале либо по телефону у менеджеров коммерческого отдела. Сотрудник запросит необходимые исходные данные и подготовит предложение в течение согласованного времени.

Консультации проводят технические специалисты, знакомые с устройством оборудования и особенностями его монтажа. Можно уточнить параметры подключения, требования к сетям и необходимость дополнительных комплектующих. Доставка в Нижний Новгород осуществляется только после стопроцентной проверки товара на наличие заводских дефектов и соответствия упаковки стандартам перевозки.

Газ поступает на вход регулятора через присоединительный штуцер 2 и перемещает верх мембрану 6 вместе с сопряженным с ней клапаном 12, который через рычаг 8 уменьшает зазор между клапаном 3 и седлом 4, приводя регулятор в равновесное состояние. Далее газ поступает через выходной патрубок 11 к потребителю. Если давление газа продолжает расти, а клапан 3 полностью перекрыл седло 4, мембрана 6 продолжает подниматься (при этом клапан 12 останавливается в крайнем верхнем положении). Вследствие этого открываются отверстия (которые были перекрыты клапаном 12) и газ поступает из подмембранной полости 14 в надмембранную полость 15. Далее через патрубок 9 и сетку 10 стравливается в атмосферу. Максимальный предел настройки ПСК составляет 0,015 МПа. Давление настройки определяется пружиной 13.

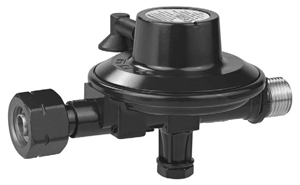

Регулятор давления сжиженного газа«GOK», тип FL92-4м
Регулятор давления «GOK» типа ВНК 052: 1 — накидная гайка; 2 — присоединительный штуцер; 3 — клапан; 4 — седло; 5 — корпус регулятора; 6 — мембрана; 7 — пружина; 8 — рычаг; 9 — патрубок; 10 — сетка; 11 — выходной патрубок; 12 — клапан; 13 — пружина; 14 — подмембранная полость; 15 — надмембранная полость
