Пункты учета расхода газа* ПУРГ-100, ПУРГ-200, ПУРГ-400
Пункты учета ПУРГ-100, ПУРГ-200, ПУРГ-400 предназначены для измерения потребляемого объема неоднородного по химическому составу природного газа. ПУРГ используется как самостоятельный шкафной прибор учета газа. Применяется в системах газоснабжения сельских и городских населенных пунктов, коммунально-бытовых зданий, объектов промышленного и сельскохозяйственного назначения.
Технические характеристики
Измеряемая среда — природный газ с плотностью не менее 0,67 кг/м³.
Диапазон температуры измеряемой среды — от –20 до +50 °С.
Источник обогрева — газовая горелка инфракрасного излучения**.
| ПУРГ-100 | ПУРГ-200 | ПУРГ-400 | |
|---|---|---|---|
| Счетчик | СГ16М-100 | СГ16М-200 | СГ16М-400 |
| ДУ, мм (счетчика) | 50 | 80 | 100 |
| Максимальный расход при 0,005 МПа, м³/ч | 100 | 200 | 400 |
| Минимальный расход при 0,005 МПа, м³/ч | 10 | 10 | 20 |
| Наибольший приведенный к нормальным условиям расход в зависимости от избыточного давления: | |||
| 0,4 МПа | 500 | 1000 | 2000 |
| 0,6 МПа | 700 | 1400 | 2800 |
| 1,2 МПа | 1300 | 2600 | 5200 |
| Масса, кг | 324 | 385 | 385 |
* По заказу возможно изготовление данных изделий с измерительным комплексом СГ-ЭК.
** Также выпускается с электрообогревом.
Купить ПУРГ-100, ПУРГ-200, ПУРГ-400 в Нижнем новгороде
Компания более десяти лет занимается поставками промышленного оборудования для различных отраслей. ПУРГ-100, ПУРГ-200, ПУРГ-400, представленные в каталоге, отличающаяся стабильностью рабочих характеристик и длительным сроком службы. Мы организуем доставку в Нижний Новгород с учетом специфики груза: крупногабаритные единицы отправляются специализированным транспортом.
Для расчета стоимости оборудования свяжитесь с коммерческим отделом. Телефонная консультация позволит быстро уточнить наличие и ориентировочные сроки. Если требуется детальная спецификация, удобнее заполнить форму на сайте – специалист подготовит развернутое коммерческое предложение с разбивкой по позициям.
Технические специалисты компании готовы проконсультировать по вопросам подбора оборудования под конкретные задачи. Можно уточнить допустимые нагрузки, режимы работы и необходимость периодического обслуживания. Доставка в Нижний Новгород выполняется после подписания договора и поступления средств на расчетный счет. Ответственность за сохранность груза несет компания до момента передачи перевозчику.
Пункт учета расхода газа состоит из шкафной установки, технологического оборудования для учета расхода газа, газового обогревателя с дымоходом. Установка шкафная представляет собой металлический шкаф с теплоизоляцией. Для обслуживания технологического оборудования предусмотрены двери, для обеспечения естественной вентиляции — жалюзи, для обогрева технологического оборудования — обогреватель, установленный под днищем шкафной установки.
Технологическое оборудование пункта учета расхода газа состоит из двух линий: рабочей 1 и обводной 2. Газ через кран 3 поступает к фильтру 4, очищается от механических примесей и поступает к счетчику газа 5 для измерения расхода проходящего газа. После счетчика газа 5 газ через кран 6 поступает к потребителю. Для корректировки показаний счетчика по температуре и давлению транспортируемого газа предусмотрены: термометр манометрический 15 и манометр самопишущий 16. Для визуального наблюдения за давлением газа и измерения перепада давления на фильтре 4 предусмотрен манометр 7 с клапанами 8, 9. Для подачи газа к обогревателю 12 предусмотрен вентиль 10 и регулятор давления газа 11. Обводная линия 2 предназначена для обеспечения бесперебойной подачи газа к потребителю при ремонте рабочей линии и снабжена краном 13. Для сброса газа предусмотрен продувочный трубопровод с краном 14.

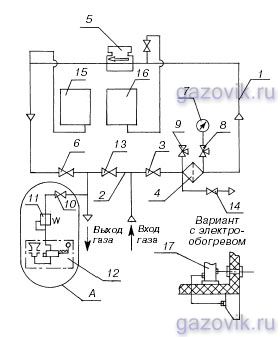

Схема пневматическая функциональная:
1 — рабочая линия; 2 — обводная линия; 3 — кран; 4 — фильтр; 5 — счетчик газа; 6 — кран; 7 — манометр; 8, 9 — клапаны; 10 — вентиль; 11 — регулятор давления газа; 12 — обогреватель; 13, 14 — краны; 15 — термометр манометрический; 16 — манометр самопишущий; 17 — электрообогрев
Габаритный чертеж ПУРГ-100 и ПУРГ-200:
1 — шкаф; 2 — обогреватель; 3 — газопровод; 4, 5 — дверки; 7 — электрообогрев
* Размер для ПУРГ-200.

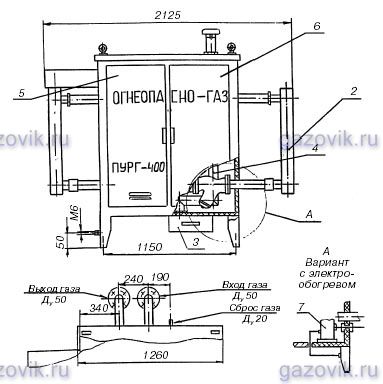

Габаритный чертеж ПУРГ-400:
1 — шкаф; 2 — оборудование технологическое; 3 — обогреватель; 4 — теплоприемник; 5, 6 — дверки; 7 — электрообогрев
