Турбинные счетчики газа СТГ 50-100 предназначены для измерения объема природного газа и других неагрессивных сухих газов на газораспределительных станциях, газораспределительных пунктах, котельных и других узлах учета газа с целью его коммерческого учета.

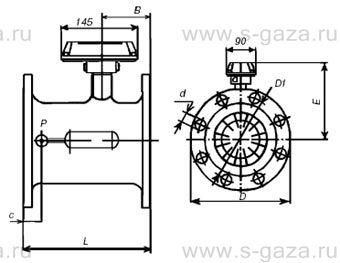

Счетчики СТГ 50-100 выполнены для установки в трубопроводе с диаметром условного прохода: ДУ 50 мм, ДУ 80 мм, ДУ 100 мм, ДУ 150 мм.
Счетчики СТГ 50-100 имеют магнитный датчик импульсов с электропитанием по «искробезопасной цепи», обеспечивающий дистанционную передачу сигналов на регистрирующие электронные устройства, количество сигналов пропорционально прошедшему объему газа, и могут использоваться совместно с электронными корректорами и другими взрывозащищенными устройствами.
Измеряемая среда — природный газ по ГОСТ 5542-87.
Рабочее давление — 1,2 МПа.
Максимальное давление — 1,6 МПа.
Температура измеряемой среды и окружающего воздуха — от –30 °С до +60 °С.
Пределы относительной погрешности:
от Qmin до 0,2 Qmax — ±2 %;
от 0,2 Qmax до Qmax — ±1 %.
Порог чувствительности:
Межповерочный интервал — 6 лет.
| Обозначение счетчика | Диаметр условного прохода, ДУ, мм | Максимальный расход, Qmax, м³/ч | Минимальный расход, Qmin, м³/ч | Потеря давления при Qmax, Р, Па | Количество газа, соответствующее 1 импульсу магнитного датчика, м³/имп. |
|---|---|---|---|---|---|
| СТГ–50–100 | 50 | 100 | 10 | 1700 | 0,1 |
