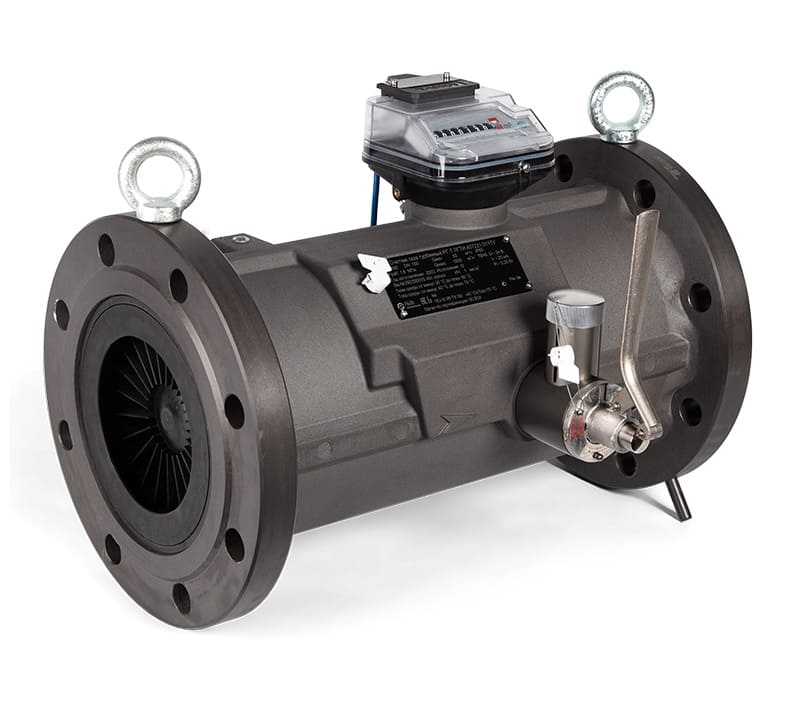

Турбинные счетчики газа РГ-Т

от 162 000 ₽

Запросить цену

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Турбинный счетчик газа РГ-Т предназначен для коммерческого либо технологического измерения (учета) объемов плавно меняющегося потока очищенного неагрессивного, неоднородного по химическому составу природного газа, а также воздуха, азота и других неагрессивных газов, при использовании их в промышленных установках, магистральных трубопроводах, а также в системах энергоснабжения. Счетчики могут применяться на опасных производственных объектах, в том числе в нефтеперерабатывающей, нефтехимической, химической, газовой и других отраслях промышленности.

Основные технические характеристики счетчика газа РГ-Т

Типоразмер счетчика от G65 до G4000.
Расход от 5 до 6500 м³/ч.
Условный диаметр — от DN50 до DN300.
Рабочее давление — Pn16 и Pn100.
Диапазон измерения — 1:20 (по запросу — до 1:50).
Корпус счетчика изготавливается из анодированного высокопрочного алюминия или углеродистой стали.
Счетный механизм по умолчанию изготавливается из специального полимерного материала, устойчивого к ультрафиолетовому излучению.
Счетный механизм может поворачиваться на 355°.
Имеется возможность компактного монтажа счетчика с использованием прямых участков не менее 2 DN до счетчика.
Возможен горизонтальный и вертикальный монтаж счетчика.

Турбинный счетчик газа РГ-Т отображает рабочий объем газа с помощью восьмиразрядного счетного механизма. С помощью НЧ датчика импульсов рабочий объем газа может быть передан на электронный корректор объема газа для приведения к стандартным условиям.

Турбинный счетчик газа РГ-Т является счетчиком газа скоростного типа. Поток измеряемого газа заставляет вращаться алюминиевое колесо турбинки. Количество оборотов турбинного колеса пропорционально прошедшему объему газа, частота оборотов пропорциональна фактическому расходу газа. Вращение турбинного колеса передается через магнитную муфту и редуктор на счетный механизм.

Рабочий расход газа может передаваться на электронные корректоры объема газа с помощью низкочастотного (НЧ) датчика импульсов. В НЧ датчике импульсов размещен дополнительный контрольный геркон, срабатывающий при наличии внешнего магнитного поля (защита от несанкционированного доступа).

Частоту вращение турбинного колеса также можно получить с помощью одного или двух высокочастотных (ВЧ) датчиков. Сигнал ВЧ датчика позволяет точно определять мгновенный расход газа. ВЧ датчик может использоваться в счетчиках газа отдельно или в дополнение к НЧ датчику.

Купить Турбинные счетчики газа РГ-Т в Нижнем новгороде

Компания более десяти лет занимается поставками промышленного оборудования для различных отраслей. Турбинные счетчики газа РГ-Т, представленные в каталоге, отличающаяся стабильностью рабочих характеристик и длительным сроком службы. Мы организуем доставку в Нижний Новгород с учетом специфики груза: крупногабаритные единицы отправляются специализированным транспортом.

Для расчета стоимости оборудования свяжитесь с коммерческим отделом. Телефонная консультация позволит быстро уточнить наличие и ориентировочные сроки. Если требуется детальная спецификация, удобнее заполнить форму на сайте – специалист подготовит развернутое коммерческое предложение с разбивкой по позициям.

Технические специалисты компании готовы проконсультировать по вопросам подбора оборудования под конкретные задачи. Можно уточнить допустимые нагрузки, режимы работы и необходимость периодического обслуживания. Доставка в Нижний Новгород выполняется после подписания договора и поступления средств на расчетный счет. Ответственность за сохранность груза несет компания до момента передачи перевозчику.

Наименование	Ду, мм	Типо-размер G	Qmax, м³/ч	Qmin, м³/ч	ВЧ, имп./м³	НЧ, имп./м³	Потеря давления, мбар
РГ-Т G65 DN50	50	65	100	5	105000	10	8,8
РГ-Т G100 DN80	80	100	160	8	26000	1	2,8
РГ-Т G160 DN80	80	160	250	12,5	26000	1	5,6
РГ-Т G250 DN80	80	250	400	20	26000	1	11,6
РГ-Т G160 DN100	100	160	250	12,5	13500	1	0,3
РГ-Т G250 DN100	100	250	400	20	13500	1	6,2
РГ-Т G400 DN100	100	400	650	32,5	13500	1	12,4
РГ-Т G400 DN150	150	400	650	32,5	5000	1	2,3
РГ-Т G650 DN150	150	650	1000	50	5000	1	6,7
РГ-Т G1000 DN150	150	1000	1600	80	5000	1	11,5
РГ-Т G650 DN200	200	650	1000	50	2200	1	0,7
РГ-Т G1000 DN200	200	1000	1600	80	2200	1	1,8
РГ-Т G1600 DN200	200	1600	2500	125	2200	1	4,2
РГ-Т G1000 DN250	250	1000	1600	80	1900	0,1	4,0
РГ-Т G1600 DN250	250	1600	2500	125	1900	0,1	8,0
РГ-Т G2500 DN250	250	2500	4000	200	1900	0,1	12,4
РГ-Т G1600 DN300	300	1600	2500	125	1200	0,1	3,0
РГ-Т G2500 DN300	300	2500	4000	200	1200	0,1	6,4
РГ-Т G4000 DN300	300	4000	6500	325	1200	0,1	12,9

* Счетчики с диапазонами расходов газа до 1:50 возможны по запросу.

Параметр	Значение
Температура газа:	от −30 °C до +60 °C
Температура окружающей среды:	от −40 °C до +60 °C
Рабочее давление:	Pn16 и Pn100 в зависимости от типоразмера и материала корпуса
Класс защиты:	IP 67
Материалы:
• Корпус счетчика	Алюминиевый сплав / углеродистая сталь
• Ротор турбины:	Алюминиевый сплав
• Счетная голова:	Стабилизированный к ультрафиолетовому излучению полимер
Взрывозащита	Ex ia IIB T4
Перегрузка:	Кратковременно до 1,25 Qмакс
Счетный механизм:	Восьмиразрядный механический роликовый
Импульсный выход:	1 НЧ-выход, опционально 1 ВЧ-выход или 2 ВЧ-выхода
Соединения:
• Отбор давления:	1 отверстие с резьбой ¼" NPT
• Температура:	1 гильза с резьбой G ¼" (опция)
