Пункт газорегуляторный блочный ПГБ-100/50 с двумя линиями редуцирования и различной пропускной способностью (зима-лето)

Пункт ПГБ-100/50* представляет собой металлический утепленный бокс контейнерного типа, который крепится на салазки. Бокс разделен газонепроницаемой перегородкой на отопительное и технологическое отделения, каждое имеет свою вентиляцию.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики ПГБ-100/50

Производительность, м³/ч:
1-я линия	до 5000
2-я линия	до 19000
Входное давление, МПа (макс.)	1,2
Выходное давление, МПа:
1-я линия	0,001–0,6
2-я линия	0,001–0,6
Температура воздуха внутри ПГБ, °С	от +5 до +40
Расход газа для системы обогрева, м³/ч	1,18
Расход электроэнергии, кВт/ч, не более	0,4
Масса, кг, не более**	7000

* По заказу возможно изготовление данных изделий с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.
** Габаритные размеры и массу изделий уточняйте при заказе, в таблице указаны справочные данные.

Купить ПГБ-100/50 в Нижнем новгороде

Компания имеет многолетний опыт оснащения промышленных объектов. Номенклатура включает в том числе ПГБ-100/50, которое пользуется стабильным спросом у заказчиков. География поставок охватывает множество регионов, включая доставку в Нижний Новгород. Логистические партнеры отбираются по критерию сохранности грузов и соблюдения сроков.

Политика ценообразования прозрачна: итоговая стоимость формируется исходя из цены производителя, текущей логистики и объема заказа. Оперативно рассчитать стоимость можно через форму онлайн-запроса либо по телефону. Менеджер подготовит счет с выделением всех статей расходов.

Перед оформлением заявки рекомендуем воспользоваться консультацией наших инженеров. Специалисты разъяснят технические нюансы, связанные с монтажом и интеграцией оборудования в вашу инфраструктуру. Это позволяет минимизировать риски несоответствия еще на этапе планирования сделки. Доставка в Нижний Новгород будет организована в максимально короткие сроки после поступления оборудования на склад.

Пункт газорегуляторный блочный ПГБ-100/50 title=

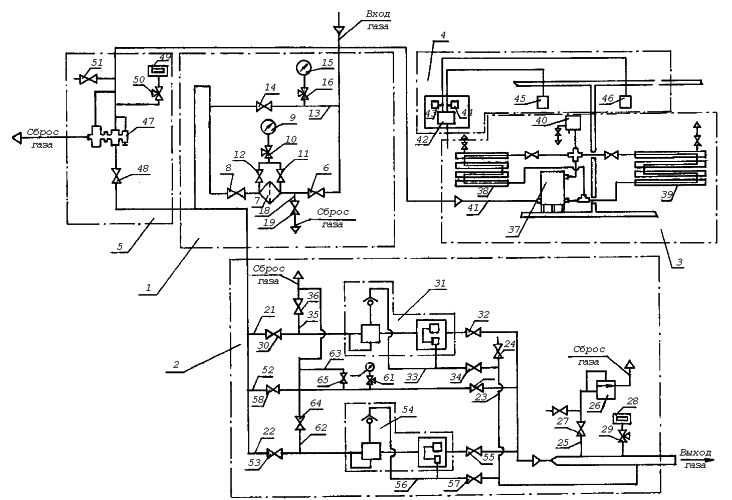

Схема функциональная:
1 — блок фильтра; 2 — блок редуцирования газа; 3 — система обогрева; 4 — электрооборудование; 5 — блок редуцирования системы обогрева; 6, 8, 11, 12, 14, 19, 24, 27, 30, 32, 34, 36, 48, 51, 53, 55, 57, 58 — кран; 7 — фильтр; 9, 15, 60 — манометр; 10, 16, 29, 50, 61 — клапан; 13 — обводная линия; 18, 35, 62, 63 — продувочный трубопровод; 21 — основная линия редуцирования; 22 — дополнительная линия редуцирования; 23, 33, 56 — импульсный трубопровод; 25 — трубопровод сброса газа; 26 — предохранительный сбросной клапан; 28 — напоромер; 31 — регулятор давления газа РДБК1-100 с предохранительным запорным клапаном КПЗ-100; 37 — аппарат отопительный бытовой газовый с водяным контуром; 38, 39 — батареи; 40 — расширительный бачок; 41 — трубопровод; 42 — счетчик бытовой; 43, 44 — выключатели; 45, 46 — светильники; 47 — регулятор давления газа РДНК-32; 49 — напоромер; 52 — байпасная линия; 54 — регулятор давления газа РДБК1-50 с предохранительным запорным клапаном КПЗ-50; 59 — вентиль

ПГБ представляет собой металлический утепленный бокс 1 контейнерного типа, установленный на салазки.

Бокс разделен газонепроницаемой перегородкой на отопительное и технологическое отделения, вход в которые осуществляется через различные двери. Для вентиляции отделений предусмотрены вентиляционные решетки и вентиляционные трубы с дефлекторами. Для естественного освещения отделений предусмотрены окна. Технологическое оборудование ПГБ состоит из блока фильтра 1, блока редуцирования газа 2, системы обогрева 3, электрооборудования 4 и блока редуцирования 5 (для системы обогрева).

На входе блока фильтра 1 установлен кран 6, фильтр 7, на выходе кран 8. Для визуального наблюдения за давлением газа и измерения перепада давления на фильтре предусмотрен манометр 9 с клапаном 10 и кранами 11, 12. Для обеспечения бесперебойной подачи газа потребителю при ремонте предусмотрена обводная линия 13 с краном 14 и манометром 15 с клапаном 16.

Для сбора газа при выполнении ремонтных работ предусмотрен продувочный трубопровод 18 с краном 19. Блок редуцирования газа 2 состоит из линии редуцирования 21, линии редуцирования 22, байпасной линии 52, импульсного трубопровода 23 с краном 24, трубопровода сброса газа 25, предохранительного сбросного клапана 26 с краном 27, напоромера (манометра) 28 с клапаном 29, служащих для измерения давления газа на выходе.

На линии редуцирования 21 установлены кран 30 на входе, блок редуцирования 31, смонтированный из регулятора давления РДБК1-100 и предохранительного запорного клапана КПЗ-100, кран 32 на выходе, импульсный трубопровод 33 с краном 34. На линии редуцирования 22 установлены кран 53 на входе, блок редуцирования 54, смонтированный из регулятора давления РДБК1-50 и предохранительного запорного клапана КПЗ-50, кран 55 на выходе, импульсный трубопровод 56 с краном 57. На байпасной линии 52 установлен кран 58 на входе, вентиль 59 на выходе, манометр 60 с клапаном 61.

Для сброса газа при выполнении ремонтных работ на линиях редуцирования 21, 22 и байпасной линии 52 предусмотрены продувочные трубопроводы 35, 62, 63 с кранами 36, 64, 65.

Система обогрева 3 предназначена для обогрева отопительного и технологического отделений в холодное время года и включает аппарат отопительный бытовой газовый с водяным контуром 37, батареи 38, 39, установленные в отопительном и технологических отделениях, расширительный бачок 40. Для подачи газа на горелку отопительного аппарата 37 предусмотрен трубопровод 41.

Электрооборудование 4 содержит счетчик бытовой 42, выключатели 43, 44, светильник 45, установленный в отопительном помещении, а также светильник 46 во взрывозащищенном исполнении, установленный в технологическом помещении.

Блок редуцирования системы обогрева 5 предназначен для обеспечения подачи газа на горелку отопительного аппарата 37 и содержит регулятор давления газа (РДНК-32) 47, кран 48 на входе, напоромер 49 с клапаном 50. Для настройки регулятора 47 предусмотрен кран 51.

Пункт газорегуляторный блочный ПГБ-100/50 title=

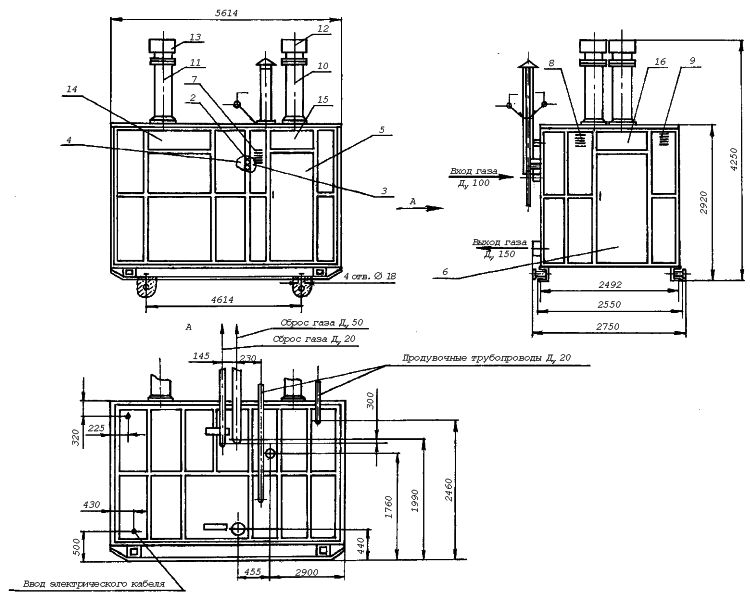

Габаритный чертеж ПГБ-100/50*:
1 — утепленный бокс; 2 — газонепроницаемая перегородка; 3 — отопительное отделение; 4 — технологическое отделение; 5, 6 — двери; 7–9 — вентиляционные решетки; 10, 11 — вентиляционные трубы; 12, 13 — дефлекторы; 14–16 — окна

* Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.
