Газорегуляторный пункт шкафной с газовым обогревом* ГРПШ-М

Пункт шкафной ГРПШ-М представляет собой металлический шкаф с технологическим оборудованием, в состав которого входит регулятор давления газа РДГ-50Н(В) или РДБК1-50. Устройство имеет основную и резервную линии редуцирования.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятие-изготовитель: ОАО «Газаппарат»

Технические характеристики

Регулятор давления газа — РДГ-50H(В) или РДБК1-50.
Максимальное входное давление — 1,2 МПа.
Пропускная способность при давлении на входе:

0,1 МПа — 700 (320**)м³/ч;
0,3 МПа — 1200 (600**) м³/ч;
0,6 МПа — 2600 (1030**) м³/ч;
0,9 МПа — 4200 (1450**) м³/ч;
1,2 МПа — 5200 (2100**) м³/ч.

Расход газа на обогреватель при давлении 2000 Па — 0,1 м³/ч.
Тепловая мощность обогревателя при давлении газа 2000 Па — 960 Вт.
Время включения обогревателя — 90 с.
Время отключения обогревателя при прекращении подачи газа — 90 с.
Масса — 535 кг.

	Значения для исполнения ГРПШ-
	-М	-М-01	-М-02	-М-03	-М-04	-М-05	-М-06
Диапазон настройки давления газа на выходе, кПа	1–4	4–16	16–40	40–60	60–100	100–250	250–600
Диапазон настройки давления срабатывания сбросного клапана, МПа	0,0012–0,005	0,005–0,02	0,02–0,05	0,05–0,075	0,075–0,126	0,126–0,3	0,3–0,7
Пределы настройки автоматического отключения подачи газа, МПа:
при повышении выходного давления	0,0014–0,006	0,006–0,022	0,022–0,06	0,06–0,08	0,08–0,14	0,14–0,32	0,32–0,75
при понижении выходного давления	0,0003–0,002	0,001–0,0003	0,002–0,003	0,01–0,03	0,01–0,06	0,05–0,12	0,1–0,4

*По заказу возможно изготовление данных изделий с узлом учета расхода газа или с измерительным комплексом СГ-ЭК.
**Производительность для ГРП с регулятором, имеющим седло 25 мм.

Купить ГРПШ-М в Нижнем новгороде

Компания осуществляет поставки промышленного оборудования на всей территории РФ. ГРПШ-М входит в перечень стандартного оборудования, доступного к заказу. Доставка в Нижний Новгород выполняется после подписания спецификации и внесения предоплаты согласно договору. Юридическое сопровождение гарантирует чистоту сделки и правильность оформления закрывающих документов.

Стоимость оборудования рассчитывается индивидуально. На итоговую цену влияют условия оплаты, объем партии и удаленность объекта. Запросить расчет можно через форму на портале либо по телефону у менеджеров коммерческого отдела. Сотрудник запросит необходимые исходные данные и подготовит предложение в течение согласованного времени.

Консультации проводят технические специалисты, знакомые с устройством оборудования и особенностями его монтажа. Можно уточнить параметры подключения, требования к сетям и необходимость дополнительных комплектующих. Доставка в Нижний Новгород осуществляется только после стопроцентной проверки товара на наличие заводских дефектов и соответствия упаковки стандартам перевозки.

Газорегуляторный пункт шкафной с газовым обогревом ГРПШ-М

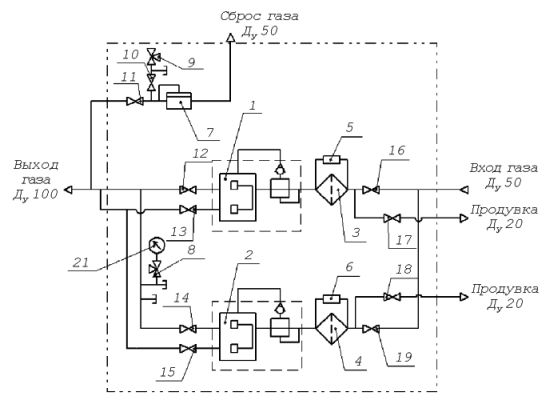

Схема пневматическая функциональная:
1,2 — регулятор давления газа; 3,4 — фильтр; 5,6 — прибор замера перепада давления; 7 — клапан пружинный сбросной; 8,9 — кран трехлинейный; 10–19 — запорная арматура; 21 — прибор замера выходного давления

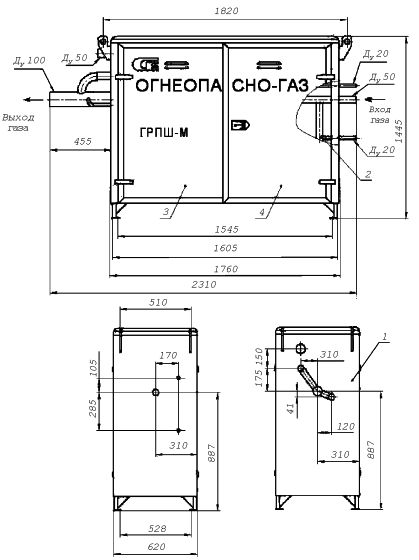

ГРПШ представляет собой металлический шкаф 1 с теплоизоляцией. В шкафу размещено технологическое оборудование 2. Для удобства обслуживания в шкафу с двух сторон имеются двери 3,4, обеспечивающие доступ к технологическому оборудованию.

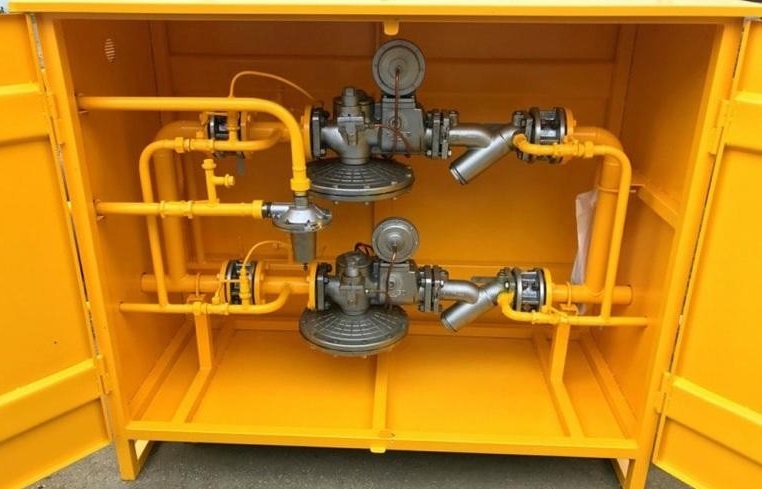

Технологическое оборудование ГРПШ состоит из двух рабочих линий редуцирования: основной и резервной. Газ через кран 16 или 19 поступает к фильтру 3 или 4, очищается от механических примесей и поступает к комбинированному регулятору давления газа 1 или 2, предназначенному для автоматического поддержания выходного давления на заданном уровне, а также автоматического отключения подачи газа при повышении или понижении выходного давления сверх допустимых заданных значений.

От регулятора давления газа через кран 12 или 14 газ поступает к потребителю.

Для определения перепада давления до и после фильтра (3 или 4) предусмотрены устройства замера перепада давления 5 и 6.

Для контроля выходного давления предусмотрено устройство замера выходного давления (манометр, либо напоромер).

Для отключения импульсного газопровода при ремонте регуляторов давления газа 1 и 2 предусмотрены краны 13 и 14.

Сбросной клапан 7 предназначен для аварийного сброса газа. Кран 10 и клапан трехлинейный 9 предназначен для настройки порога срабатывания клапана сбросного.

Для продувки участков газопровода « на свечу» предназначены краны 17 и 18.
