Газорегуляторный пункт шкафной ГРПШ-400У

Пункт шкафной ГРПШ-400У с одной линией редуцирования и байпасом представляет собой шкаф из металла с размещенным внутри технологическим оборудованием. Для полноценной работы в холодное время года ГРПШ оснащается обогревателем.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики ГРПШ-400У

Регулятор давления газа	РДНК-400
Максимальное входное давление, МПа	0,6
Диапазон настройки давления газа на выходе, кПа	2,0–5,0
Максимальная пропускная способность, м³/ч	500
Тепловая мощность обогревателя, кВт, при давлении газа 2000 Па	1,1
Расход газа на обогреватель при давлении газа 2000 Па, м³/ч	0,1
Время включения обогревателя, с	90
Время отключения обогревателя при прекращении подачи газа, с	90
Габаритные размеры, мм
длина	1880
ширина	730
высота	955
Масса, кг, не более	160

Купить ГРПШ-400У в Нижнем новгороде

Компания специализируется на комплексных поставках промышленного оборудования. В данном разделе представлена вся необходимая информация о позиции ГРПШ-400У. Мы гарантируем полное соответствие характеристик заявленным стандартам качества и надежности.

Организована прямая доставка оборудования в Нижний Новгород. Логистика отработана таким образом, чтобы минимизировать сроки транспортировки и исключить риски повреждения груза. Для получения актуального коммерческого предложения достаточно связаться с отделом продаж по телефону или направить запрос через форму на сайте.

Инженеры компании готовы предоставить исчерпывающую техническую консультацию. Специалисты помогут с выбором модификации, уточнят комплектацию и нюансы подключения оборудования в существующие линии. Точный расчет стоимости производится индивидуально с учетом текущих условий поставки и объема заказа. Обращайтесь: мы обеспечиваем профессиональное сопровождение сделки на всех этапах.

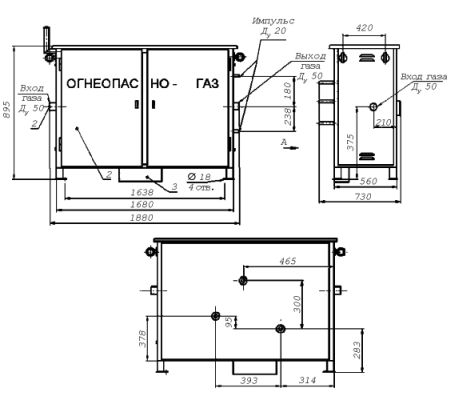

ГРПШ (см. рис.) состоит из металлического шкафа 1 с размещенным в нем технологическим оборудованием 2. Под днищем металлического шкафа установлен обогреватель 3, предназначенный для обогрева ГРП шкафного в холодное время. Для удобства обслуживания в шкафу имеются двери.

Для подвода газа от ГРПШ к обогревателю имеется газопровод. Регулятор давления 22, вентиль 23 обеспечивает работу обогревателя 12.

Технологическое оборудование ГРПШ состоит из линии редуцирования и байпаса. Газ через кран 1 подводится к фильтру 15, очищается от механических примесей и поступает к регулятору давления 2, предназначенному для снижения давления газа и поддержания его на заданном уровне, отключения подачи газа при повышении и понижении выходного давления сверх допустимых пределов.

От регулятора 2 газ поступает к потребителю через кран 3.

Для измерения входного давления газа предназначен манометр, присоединенный к выходному газопроводу через трехлинейный клапан.

Для определения перепада давления до и после фильтра 15 предусмотрен дифманометр 16.

Через краны 14 и 8 рабочая линия редуцирования и байпас соединены с продувочным газопроводом.

На импульсных линиях установлены краны 4 и 17.

Байпасная линия имеет два крана 5 и 10, между которыми подсоединен манометр 6 через трехлинейный клапан 7, а также клапан 9, предназначенный для редуцирования газа до требуемого давления.

Сбросной клапан 13 предназначен для аварийного сброса газа при работе на байпасе.

При работающей линии редуцирования кран 5 перекрыт.

Газорегуляторный пункт шкафной с газовым обогревом ГРПШ-400У, ГРПШН-А-01-У

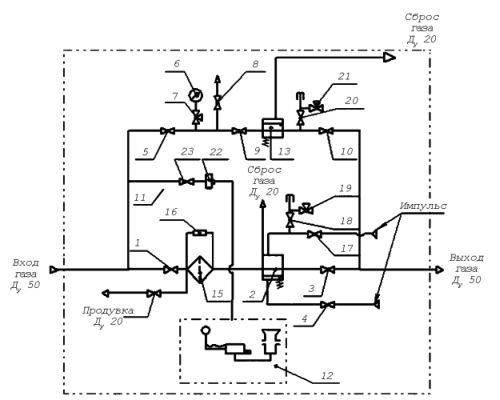

Схема пневматическая функциональная:
2,22-регулятор давления газа; 1, 3-5, 7-10, 14, 17-21, 23 - запорная арматура; 6-манометр; 11-газопровод обогревателя; 12-обогреватель; 13-клапан сбросной; 15-фильтр; 16-дифманометр
