Газорегуляторные пункты шкафные ШБДГ-10Г, ШБДГ-10В

Шкафные газорегуляторные пункты ШБДГ-10Г, ШБДГ-10В предназначены для понижения давления газа от 0,05 МПа на входе до 1,65 кПа на выходе устройства, а также служат для его поддержания на заданном уровне.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики и основные параметры ШБДГ-10Г, ШБДГ-10В

№	Наименование параметра	Размерность	Величина параметра
1	Давление на входе	МПа (кгс/см²)	0,05 ÷ 0,3 ( 0,5 ÷ 3)
2	Давление на выходе	кПа (мм.вод.ст.)	1,3 - 5 (130 - 500)
3	Специальная регулировка давления на выходе (по требованию заказчика)	кПа (мм.вод.ст.)	3 ÷ 5 (300 ÷ 500)
4	Пропускная способность по природному газу при плотности 0,73 кг/м³– режим «тупик»	м³/ч	0 ÷ 20 0
5	Герметичность затворов запорных устройств		Класс А ГОСТ Р 54808-2011
6	Максимальный перепад на фильтре в состоянии поставки	МПа (кгс/см²)	0,01 (0,1)
6	Максимальный перепад на фильтре допустимый в эксплуатации	МПа (кгс/см²)	0,1 (1)
7	Присоединительные размеры под сварку входного патрубка	мм	Ду = 20
7	Присоединительные размеры под сварку выходного патрубка	мм	Ду = 25
8	Масса, не более	кг	10
9	Срок службы	лет	36

Газорегуляторные шкафные установки ШБДГ-10Г, ШБДГ-10В

Рис. 1: слева направо - ШБДГ-10Г, ШБДГ-10В

Таблица пропускной способности

Давление перед регулятором, Р вх., МПа	0,3	0,2	0,1
Давление после регулятора, Р вых., Па	2000	2000	2000
Расход газа, м^³/ч (плотность газа р=0,73 кг/м^³, при t=20°С и p=0,1013 МПа)	20	15	10

Заводская настройка

№	Наименование параметра	Размерность	Величина параметра
1	Давление на входе	МПа (кгс/см²)	0,05 ÷ 0,3 (0,5 ÷ 3)
2	Давление на выходе	кПа, (мм.вод.ст.)	1,65 (165)
3	Неравномерность регулиров и Р_вых	%	±10
4	Настройка давления на срабатывание ПЗК max	кПа (мм.в.ст.)	2,75÷2,90 (275÷290)
4	Настройка давления на срабатывание ПЗК min	кПа (мм.в.ст.)	0,5±0,01 (50±10)

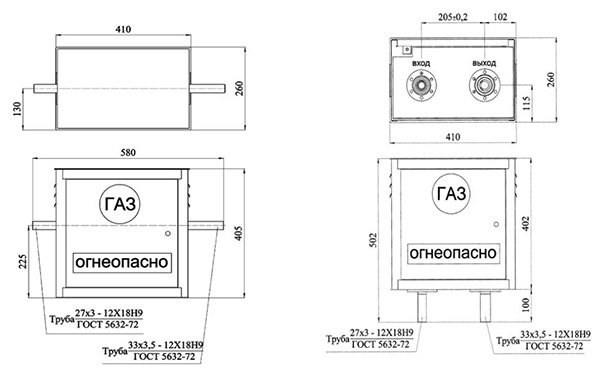

Габаритный чертеж установки ШБДГ-10В, ШБДГ-10Г

Рис. 2: Габаритный чертеж установок ШБДГ-10Г, ШБДГ-10В (слева направо)

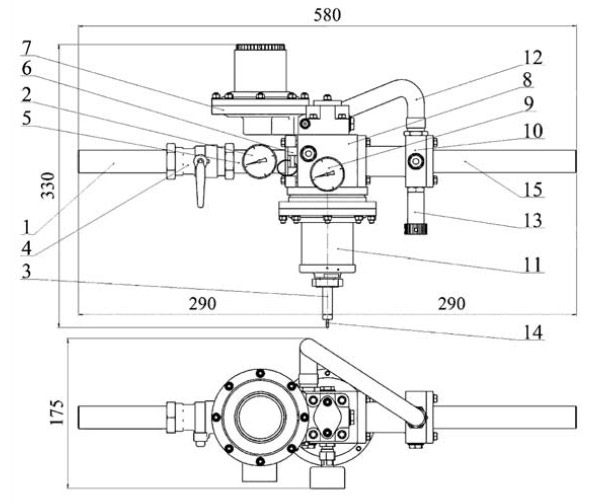

Шкафная газорегуляторная домовая установка ШБДГ-10Г

Рис. 3: Шкафная газорегуляторная домовая установка ШБДГ-10Г:
1 – Фланец входа; 2 – Манометр Рвх; 3 – Футорка; 4 – Кран шаровой; 5 – Патрубок входа; 6 – Фильтр; 7 – Корпус редуктора; 8 – Корпус дозатора; 9 – Манометр перепада давления; 10 – Патрубок выхода; 11 – Узел ПЗК; 12 – Линия обратной связи; 13 – Штуцер замера Рвых; 14 – Указатель срабатывания ПЗК; 15 – Фланец выхода;

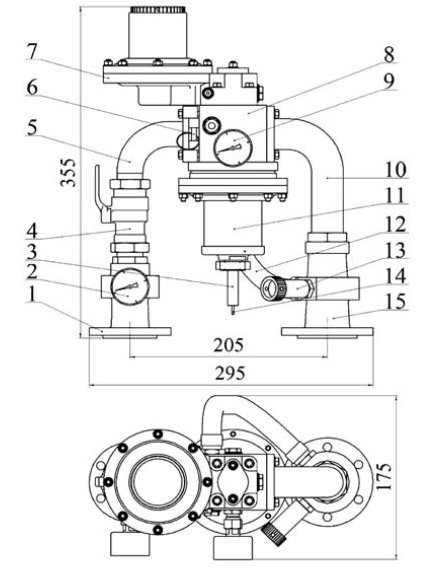

Шкафная газорегуляторная домовая установка ШБДГ-10В

Рис. 4: Шкафная газорегуляторная домовая установка ШБДГ-10Г:
1 – Фланец входа; 2 – Манометр Рвх; 3 – Футорка; 4 – Кран шаровой; 5 – Патрубок входа; 6 – Фильтр; 7 – Корпус редуктора; 8 – Корпус дозатора; 9 – Манометр перепада давления; 10 – Патрубок выхода; 11 – Узел ПЗК; 12 – Линия обратной связи; 13 – Штуцер замера Рвых; 14 – Указатель срабатывания ПЗК; 15 – Фланец выхода;
