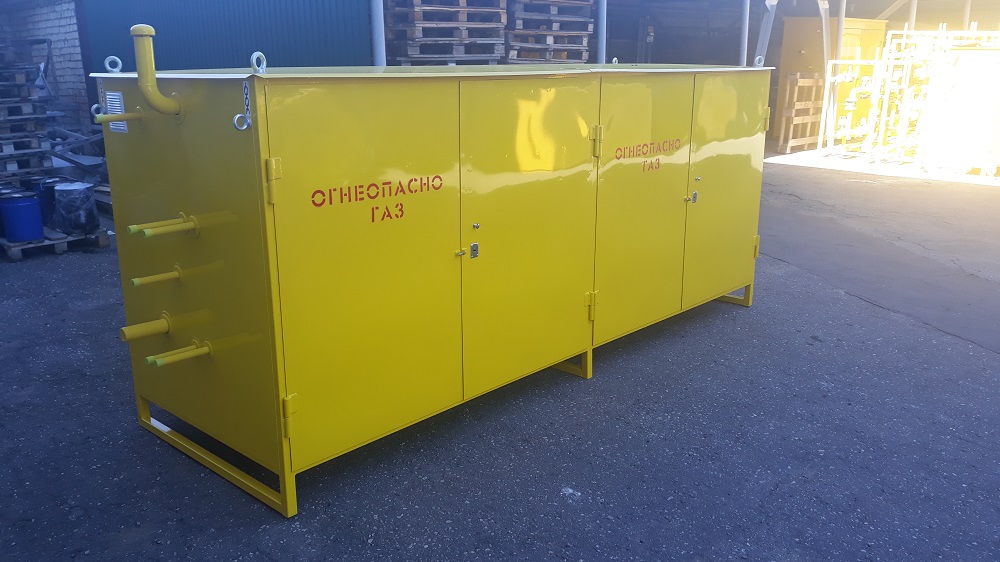

Установка газорегуляторная шкафная с узлом учета УГРШ-50Н(В)-ЭК

Установка газорегуляторная шкафная УГРШ-50Н(В)-ЭК предназначена для редуцирования давления газа и автоматического поддержания выходного давления в заданных пределах независимо от изменения входного давления и расхода газа в системах газоснабжения промышленных, сельскохозяйственных и коммунально-бытовых объектов, а также для коммерческого учета расхода газа.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Предприятие-изготовитель: ООО «Газ-Сервис», ООО ПКФ «Экс-Форма»

Условия эксплуатации установки должны соответствовать климатическому исполнению У1 ГОСТ 15150.

Технические характеристики

Наименование параметра или размера	УГРШ-50Н-ЭК	УГРШ-50В-ЭК
Регулятор давления газа	РДП-50Н(В)
Рабочая среда	природный газ по ГОСТ 5542-87
*Диапазон входных давлений, МПа	0,05-1,2	0,1-1,2
Диапазон выходных давлений, МПа	0,0015-0,06	0,06-0,6
*Пропускная способность, м³/ч, не менее
при Р_вх=0,1 МПа	1050
при Р_вх=0,3 МПа	2100
при Р_вх=0,6 МПа	3650
при Р_вх=1,2 МПа	6780
Пределы настройки давления клапана ПЗК-50, МПа
нижний предел	0,0003-0,003	0,0003-0,003
верхний предел	0,002-0,075	0,03-0,75
Диапазон настройки предохранительного сбросного клапана ПСК 25, МПа	0,0005-0,07	0,06-0,7
Стабильность поддержания выходного давления, %, не более	±5
Вид теплоносителя	продукты сгорания природного газа
*Тепловая мощность горелки, кВт	1,85^+0,185_-0,09
Расход газа на горелку, м³/ч	от 0,16 до 0,25
Время включения горелки, с, не более	90
Время выключения горелки при прекращении подачи газа, с, не более	90
Присоединение
вход Д_у	50
выход Д_у	80

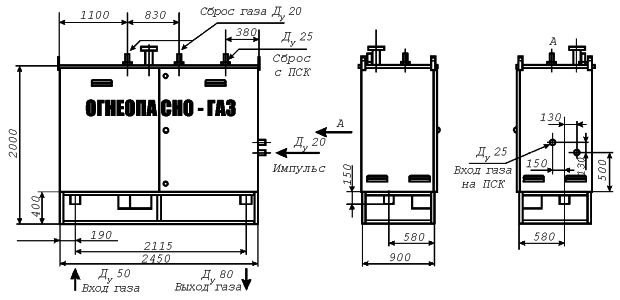

Габаритные размеры, мм, не более
длина	2650
ширина	980
высота	2250
Масса, кг, не более	1000

* Значения указаны без учета диапазона входных давлений и пропускной способности измерительного комплекса (счетчика газа) и уточняются согласно паспортным данным установленного измерительного комплекса.

Купить УГРШ-50Н(В)-ЭК в Нижнем новгороде

Основное направление деятельности компании – обеспечение промышленных предприятий надежным оборудованием. УГРШ-50Н(В)-ЭК полностью соответствуют заявленным техническим параметрам и готовы к эксплуатации в условиях интенсивных нагрузок. Мы берем на себя организацию доставки в Нижний Новгород.

Прямое сотрудничество с производителями и поставщиками позволяет предлагать прозрачные условия ценообразования. Узнать окончательную стоимость оборудования с учетом доставки можно двумя способами: позвонить по контактному телефону или заполнить форму обратной связи. В ответ на запрос вы получите счет с детализацией всех позиций.

Особое внимание уделяем техническому консультированию. У наших специалистов можно получить развернутую информацию по монтажу, пусконаладке и совместимости узлов. Это помогает клиентам принимать взвешенные решения. Компания гарантирует оперативную обработку заявок и четкое соблюдение договоренностей при поставках оборудования в ваш регион.

Установка газорегуляторная шкафная УГРШ-50Н(В)-ЭК

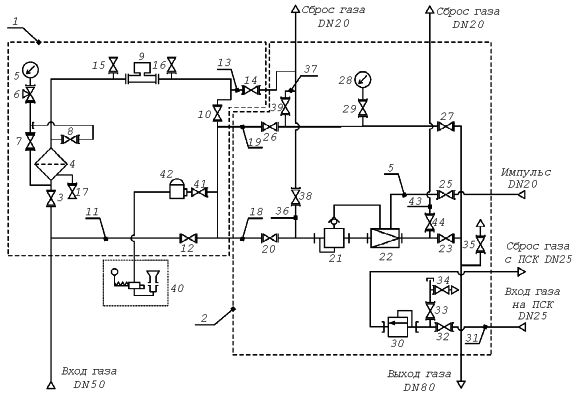

Схема пневматическая функциональная:
3,6,7,8,10,12,14–17,20,23, 25–27, 32-35, 38, 39, 41, 44 — запорная арматура; 4 — фильтр; 5, 28 — манометр; 9 — измерительный комплекс (счётчик газа); 21 — клапан запорный ПКН(В)-50; 22 — регулятор РДП-50Н(В); 30 — клапан сбросной ПСК-25Н(В); 40 — обогреватель газовый; 42 — регулятор РДСГ 1–1,2.

Установка состоит из металлического шкафа с двумя дверками, установленного на раме, на которой смонтировано технологическое оборудование. Под днищем расположен обогреватель, предназначенный для обогрева установки в холодное время года.

Технологическое оборудование состоит из линии учета расхода газа 1 и линии редуцирования 2.

Линия учета расхода газа состоит из крана 3 на входе, фильтра 4. Для визуального наблюдения за давлением газа и замера перепада давления на фильтре предусмотрен манометр 5 с клапаном 6 и кранами 7, 8. Для учета расхода газа предусмотрен измерительный комплекс 9. На выходе установлен кран 10.

Для обеспечения бесперебойной подачи газа потребителю при ремонте фильтра или измерительного комплекса предусмотрена обводная (байпасная) линия 11 с краном 12.

Для сброса газа при выполнении ремонтных работ предусмотрен сбросной трубопровод 13 с краном 14. При необходимости подключения дифманометра до и после измерительного комплекса предусмотрены краны 15 и 16. Для слива конденсата из фильтра предусмотрен кран 17.

Линия редуцирования состоит из основной 18 и обводной (байпасной) линии 19. Основная линия редуцирования состоит из крана 20 на входе, клапана предохранительного запорного 21, предназначенного для автоматического отключения подачи газа в случае повышения или понижения давления после регулятора сверх установленного, регулятора давления газа 22, предназначенного для снижения давления газа и поддержания его в заданных пределах, крана 23 на выходе, импульсного трубопровода 24 с краном 25. Обводная (байпасная) линия 19 состоит из крана 26 на входе, вентиля (клапана) 27 на выходе. Для замера давления предусмотрен манометр 28 с краном 29.

Для аварийного сброса газа в атмосферу предусмотрен клапан предохранительный сбросной 30 с подводящим патрубком 31 и краном 32. Для замера давления и настройки клапана 30 предназначены краны 33, 34.

Для замера давления на выходе предусмотрен кран 35 с ниппелем для подключения мановакуумметра (для УГРШ-50Н-ЭК) или штуцером для подключения манометра (для УГРШ-50В-ЭК).

Для сброса газа в атмосферу при проведении ремонтных работ предусмотрены продувочные трубопроводы 36, 37, 43 с кранами 38, 39, 44.

Для обогрева установки в зимнее время служит обогреватель 40, к которому через вентиль 41 и регулятор 42 поступает газ требуемого давления.
