Газорегуляторный пункт шкафной с узлом учета и газовым обогревом ГРПШ-32Б-О-СГ c одной линией редуцирования и байпасом

ГРПШ-32Б-О-СГ — пункт газорегуляторный шкафной с одной линией редуцирования, байпасом и узлом учета газа. Предназначен для редуцирования давления газа, очищения газа от примесей, прекращения подачи газа при аварийном изменении заданного уровня выходного давления, учета объема газа. Устройство представляет собой металлический шкаф с дверками и газовым обогревателем.

Есть вопросы — звоните по бесплатному телефону 8-800-2000-230 или закажите обратный звонок.

Технические характеристики

	ГРПШ-32/3-Б-О-СГ	ГРПШ-32/6-Б-О-СГ	ГРПШ-32/10-Б-О-СГ
Рабочая среда	природный газ по ГОСТ 5542-87
Диапазон температуры измеряемой среды, °С	от –20 до +60
Давление на входе, МПа	1,2	0,6	0,3
Диапазон настройки давления газа на выходе, кПа	2–2,5	2–2,5	2–2,5
Максимальная пропускная способность, м³/ч	10	10	10
Регулятор давления газа комбинированный	РДНК-32/3	РДНК-32/6	РДНК-32/10
Тепловая мощность обогревателя при давлении газа 2000 Па, м³/ч	0,96	0,96	0,96
Расход газа на обогреватель при давлении газа 2000 Па, м³/ч	0,1	0,1	0,1
Время отключения обогревателя, с	90	90	90
Время отключения обогревателя при прекращении подачи газа, с	90	90	90
Счетчик газа	СГМН-1 G6	СГМН-1 G6	СГМН-1 G6
Условный проход счетчика газа, Д_У, мм	32	32	32
Погрешность измерения в диапазоне измерения расхода, % (20–100) Q_max	±1,5	±1,5	±1,5
Масса, кг	120	120	120

Купить ГРПШ-32Б-О-СГ в Нижнем новгороде

Основное направление деятельности компании – обеспечение промышленных предприятий надежным оборудованием. ГРПШ-32Б-О-СГ полностью соответствуют заявленным техническим параметрам и готовы к эксплуатации в условиях интенсивных нагрузок. Мы берем на себя организацию доставки в Нижний Новгород.

Прямое сотрудничество с производителями и поставщиками позволяет предлагать прозрачные условия ценообразования. Узнать окончательную стоимость оборудования с учетом доставки можно двумя способами: позвонить по контактному телефону или заполнить форму обратной связи. В ответ на запрос вы получите счет с детализацией всех позиций.

Особое внимание уделяем техническому консультированию. У наших специалистов можно получить развернутую информацию по монтажу, пусконаладке и совместимости узлов. Это помогает клиентам принимать взвешенные решения. Компания гарантирует оперативную обработку заявок и четкое соблюдение договоренностей при поставках оборудования в ваш регион.

ГРП шкафной представляет собой металлический шкаф 1. В шкафу размещено технологическое оборудование 2. Для удобства обслуживания в шкафу имеются двери 5 и 6. Для обогрева в ГРП шкафного в холодное время года предназначен обогреватель 3, газ к которому подводится по газопроводу.

Технологическое оборудование состоит из основной (рабочей) линии 1 и обводной (байпасной) 2. Газ через кран 3 поступает к регулятору 4(РДНК-32), предназначенному для снижения высокого или среднего давления газа на низкое, автоматического поддержания низкого выходного давления газа, для сброса газа в атмосферу и автоматического отключения подачи газа при аварийном повышении или понижении выходного давления сверх допустимых значений.

От регулятора газ поступает к потребителю через кран 5. Для измерения объема проходящего потока газа предусмотрен счетчик газа 6. Для измерения входного давления газа предназначен манометр 7, присоединенный к входному газопроводу через трехлинейный клапан 8.

Через краны 9 и 10 рабочая линия редуцирования и байпас соединены с продувочным трубопроводом.

Для обеспечения бесперебойной подачи газа потребителю при ремонте оборудования предусмотрена обводная линия 2 с установленными на ней краном 12, вентилем 13 и манометром для контроля давления 14, подключенным через клапан 15.

Клапан 16 предназначен для ограничения давления газа путем сброса избыточного давления в атмосферу до установленного значения при работе ГРП на байпасе.

Кран 17 служит для настройки порога срабатывания клапана 16.

Для подачи газа к обогревателю установлен кран 18.

При необходимости перекрыть рабочую магистраль нужно сначала закрыть кран 3, затем открыть кран 9 и только после этого закрыть кран 5.

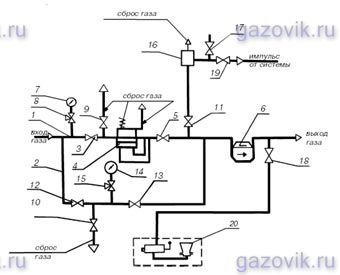

Схема пневматическая функциональная ГРПШ-32Б-О-СГ:
1 — основная линия; 2 — обводная линия; 4 — регулятор давления; 6 — счетчик газа; 16 — клапан предохранительно-сбросной; 7, 14 — манометры;8, 15 — клапаны трехлинейные; 3, 5, 9, 10, 11, 12, 17, 18, 19 — запорная арматура; 13 — вентиль; 20 — обогреватель

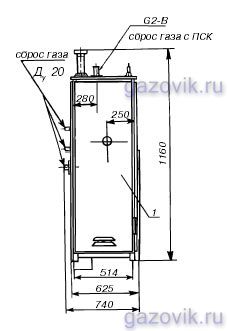

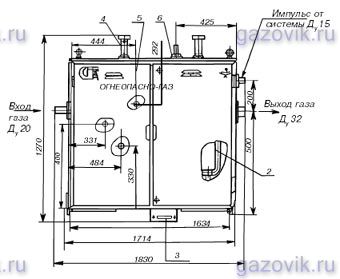

Габаритный чертеж ГРПШ-32Б-О-СГ:
1 — шкаф; 2 — технологическое оборудование; 3 — обогреватель газовый; 4 — дымоход; 5, 6 — двери
