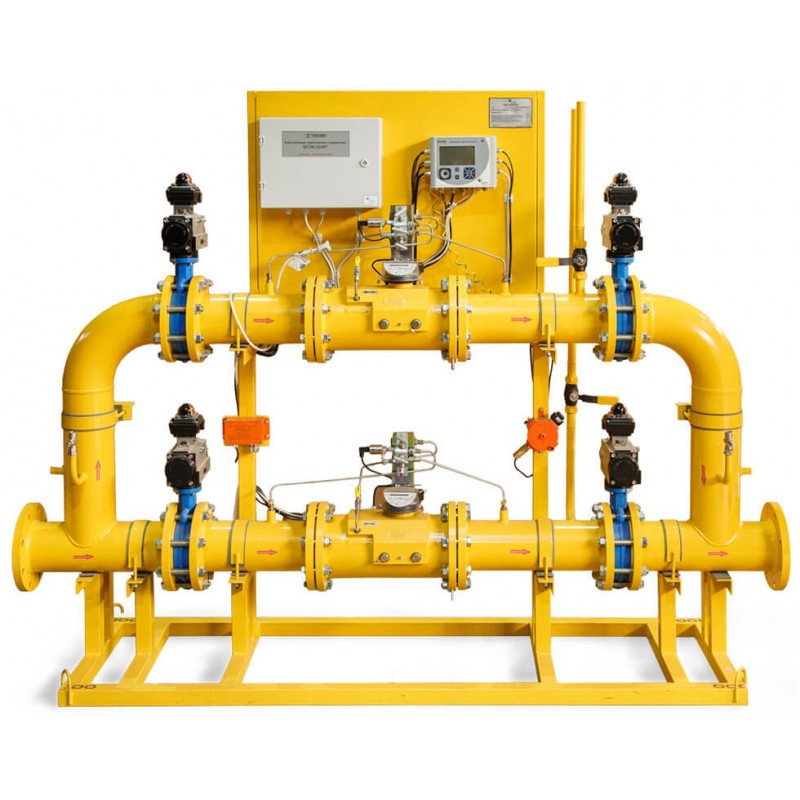

Газорегуляторные установки с узлом учета ГРУ-400, ГРУ-400-01, ГРУ-07-У1, ГРУ-01-У1, ГРУ-03М-У1, ГРУ-03БМ-У1
Технические характеристики
| 400 | 400-01 | 07-У1 | 01-У1 | 03М-У1 | 03БМ-У1 | |
|---|---|---|---|---|---|---|
| Регулятор давления газа | РДНК-400 | РДНК-400М | РДНК-1000 | РДНК-У | РДСК-50М | РДСК-50БМ |
| Давление газа на входе, Рвх, МПа | 0,6 | 0,6 | 0,6 | 1,2 | 1,2 | 1,2 |
| Диапазон настройки давления газа на выходе, Рвых, кПа | 2–5 | 2–5 | 2–5 | 2–5 | 10–100 | 270–300 |
| Пропускная способность (для газа плотностью g = 0,73 кг/м³), м³/ч | 250 | 500 | 800 | 900 | 700 | 1100 |
| Наличие отопления | ||||||
| ГРПШ | + | + | + | + | + | + |
| ГРУ | - | - | - | - | - | - |
| ПГБ | + | + | + | + | + | + |
| Масса, кг | ||||||
| ГРПШ | 100 | 100 | 100 | 100 | 100 | 100 |
| ГРУ | 80 | 80 | 80 | 80 | 80 | 80 |
| ПГБ | 1500 | 1500 | 1500 | 1500 | 1500 | 1500 |
Купить ГРУ-400, ГРУ-400-01, ГРУ-07-У1, ГРУ-01-У1, ГРУ-03М-У1, ГРУ-03БМ-У1 в Нижнем новгороде
Компания осуществляет поставки промышленного оборудования на всей территории РФ. ГРУ-400, ГРУ-400-01, ГРУ-07-У1, ГРУ-01-У1, ГРУ-03М-У1, ГРУ-03БМ-У1 входит в перечень стандартного оборудования, доступного к заказу. Доставка в Нижний Новгород выполняется после подписания спецификации и внесения предоплаты согласно договору. Юридическое сопровождение гарантирует чистоту сделки и правильность оформления закрывающих документов.
Стоимость оборудования рассчитывается индивидуально. На итоговую цену влияют условия оплаты, объем партии и удаленность объекта. Запросить расчет можно через форму на портале либо по телефону у менеджеров коммерческого отдела. Сотрудник запросит необходимые исходные данные и подготовит предложение в течение согласованного времени.
Консультации проводят технические специалисты, знакомые с устройством оборудования и особенностями его монтажа. Можно уточнить параметры подключения, требования к сетям и необходимость дополнительных комплектующих. Доставка в Нижний Новгород осуществляется только после стопроцентной проверки товара на наличие заводских дефектов и соответствия упаковки стандартам перевозки.
Пункт работает следующим образом.
Газ по входному трубопроводу через входной кран 1 и фильтр 2 поступает на счетчик газа 8, а затем к регулятору давления газа 6, регулятор снижает давление газа до установленного значения и поддерживает его на заданном уровне. После редуцирования газ через выходной кран 12 поступает потребителю.
При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 11 и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывает предохранительно-запорный клапан, перекрывая подачу газа.
На фильтре 2 установлен манометр 4 для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.
В случае ремонта оборудования при закрытых входном 1 и выходном 12 кранах газ поступает к потребителю по байпасу. Регулирование давления газа производится двумя последовательно установленными кранами 13, 14 обеспечивающими плавность установки давления. Контроль давления производится по выходному манометру 5.
Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.
На входном газопроводе после входного крана, после регулятора давления газа и на байпасе предусмотрены продувочные трубопроводы.
В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».
Схема пневматическая функциональная:
1, 3, 7, 12, 13, 14, 15 — краны шаровые; 2 — фильтр типа УФГ; 4 — манометр входной; 5 — выходной манометр (не комплектуется); 6 — регулятор давления газа; 8 — счетчик газовый; 9 — регулятор отопления; 10 — газогорелочное устройство; 11 — клапан предохранительный сбросной
Габаритный чертеж газорегуляторной установки (ГРУ):
1 — Рвх; 2 — выход КПС; 3 — продувочные патрубки; 4 — Рвых
