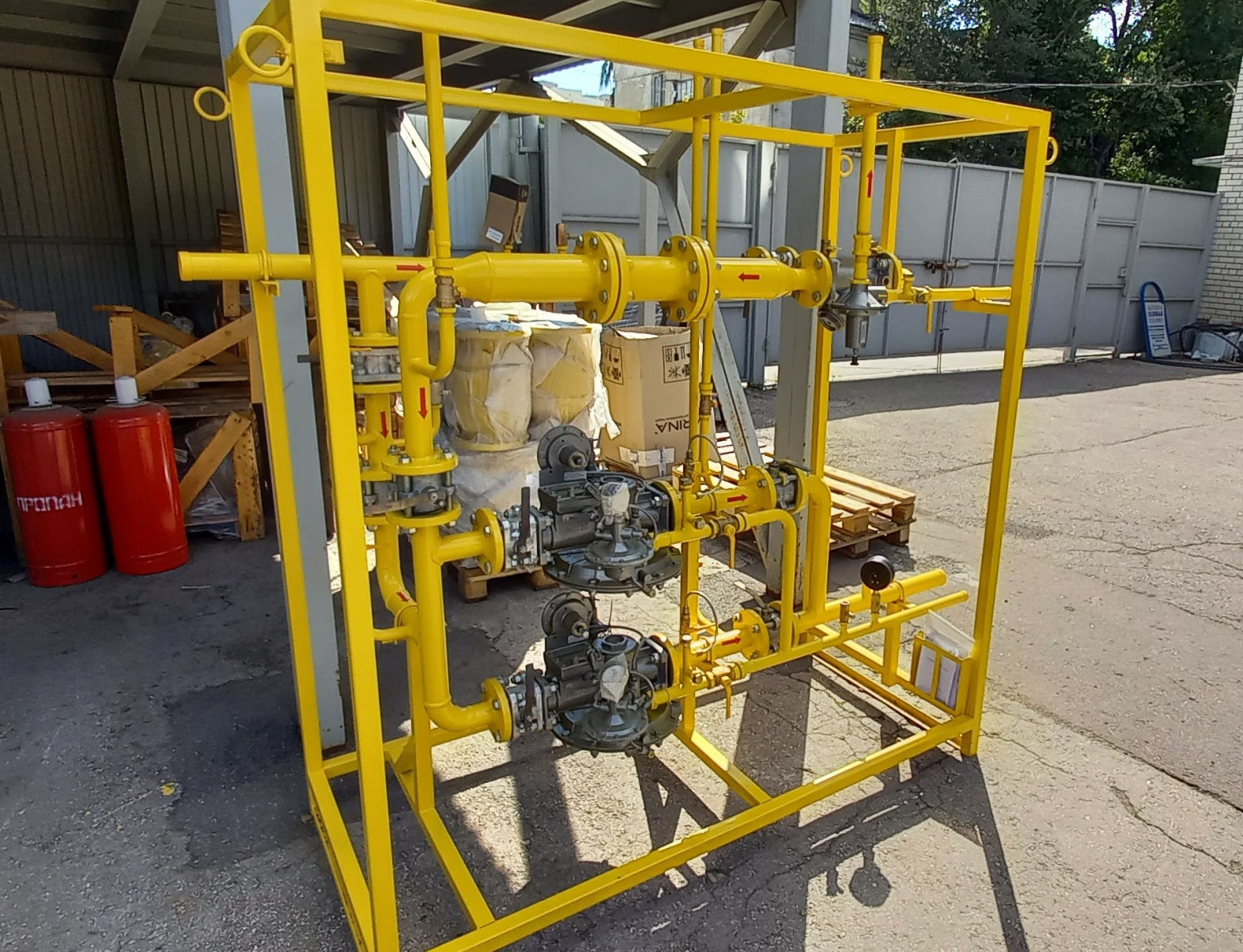

Газорегуляторные установки с узлом учета газа ГРУ-13-2НВ-У1, ГРУ-15-2НВ-У1, ГРУ-16-2НВУ-1
Газораспределительные установке ГРУ-13-2НВ-У1, ГРУ-15-2НВ-У1, ГРУ-16-2НВУ-1 имееют две линии редуцирования, узел учета газа и два регулятора на низкое и высокое давление при параллельной установки регуляторов. Предназнаечны для редукции давления и поддержания его в заданных пределах. Представляет собой металлическуй раму, на которой размещено технологическое оборудование.
Технические характеристики
| 13-2НВ-У1 | 15-2НВ-У1 | 16-2НВ-У1 | |
|---|---|---|---|
| Регулятор давления газа: | |||
| Линия 1 | РДГ-50Н | РДГ-80Н | РДГ-150Н |
| Линия 2 | РДГ-50В | РДГ-80В | РДГ-150В |
| Давление газа на входе, Рвх, МПа | 1,2 | 1,2 | 1,2 |
| Диапазон настройки давления газа на выходе, кПа: | |||
| Линия 1 | 1,5–60 | 1,5–60 | 1,5–60 |
| Линия 2 | 60–600 | 60–600 | 60–600 |
| Пропускная способность (для газа плотностью g = 0,73 кг/м³), м³/ч: | 6200 | 11 600 | 25 600 |
| Габаритные размеры, мм*: | |||
| длина, L | 1850 | 2300 | 2300 |
| ширина, B | 1300 | 1300 | 1500 |
| высота, H | 1200 | 1300 | 1600 |
| Масса, кг* | 500 | 750 | 900 |
* Массу изделий уточнять при заказе, в таблице указаны справочные данные.
Купить ГРУ-13-2НВ-У1, ГРУ-15-2НВ-У1, ГРУ-16-2НВУ-1 в Нижнем новгороде
Компания осуществляет поставки промышленного оборудования на условиях прямых договоров. ГРУ-13-2НВ-У1, ГРУ-15-2НВ-У1, ГРУ-16-2НВУ-1 имеют сертификацию и допущены к эксплуатации на объектах различного уровня сложности. Организована доставка в Нижний Новгород с возможностью страхования груза и отслеживания его местоположения в режиме реального времени.
Стоимость оборудования формируется на основе прайс-листов производителя с учетом логистического плеча. Получить точные цифры можно, позвонив по контактному телефону. Второй вариант связи – форма обратной связи, после заполнения которой менеджер перезванивает для уточнения деталей заявки и последующей отправки счета.
Инженеры компании проводят консультации по выбору оборудования и его совместимости с существующими системами. Можно уточнить технические нюансы без выезда специалиста на объект. Доставка в Нижний Новгород осуществляется в строгом соответствии с условиями договора поставки. Компания обеспечивает полный пакет документов, включая счета-фактуры и товарные накладные.
Пункт работает следующим образом.
Газ по входному трубопроводу через входной кран 1 и фильтр 2 поступает на счетчик газа 8, а затем на две параллельные линии редуцирования к регуляторам давления 6, 14 регуляторы снижают давление газа до установленного значения и поддерживают его на заданном уровне. После редуцирования газ через выходные краны 18, 19 поступает потребителю по двум линиям.
При повышении выходного давления выше допустимого заданного значения открывается сбросной клапан 9 или 12 и происходит сброс газа в атмосферу.
При дальнейшем повышении или понижении контролируемого давления газа сверх допустимых пределов срабатывают предохранительно-запорные клапаны, перекрывая подачу газа.
На фильтре 2 установлен манометр 4 для определения перепада давления на фильтрующей кассете. Максимально допустимое падение давления на кассете фильтра — 5 кПа.
В случае ремонта оборудования при закрытых входном 1 и выходных 18, 19 кранах газ поступает к потребителю по байпасу. Регулирование давления газа производится двумя последовательно установленными кранами 11, 20, обеспечивающими плавность установки давления. Контроль давления производится по выходному манометру 5.
Учет расхода количества газа производится счетчиком газа турбинным или ротационным с электронным корректором.
На входном газопроводе после входных кранов, после регуляторов давления газа и на байпасе предусмотрены продувочные трубопроводы.
В пункте предусмотрена возможность настройки ПСК и регулятора в «тупике».
Схема пневматическая функциональная:
1, 3, 7, 10, 15, 18, 19, 20, 22 — краны шаровые; 2 — фильтр ФГ; 4 — манометр типа МТ; 5 — выходной манометр типа МТ; 6 — регулятор давления газа; 8 — счетчик газовый; 9 — предохранительный сбросной клапан; 11 — кран шаровой (с механическим приводом); 12 — предохранительный сбросной клапан; 13 — манометр водяной (не комплектуется); 14 — регулятор давления газа; 16 — регулятор давления (для отопления); 17 — газогорелочное устройство
Для ГРУ позиции 16, 17, 22 отсутствуют.
Габаритный чертеж газорегуляторной установки ГРУ*:
1 — выход клапана предохранительного сбросного № 2; 2 — Рвх; 3 — выход клапана предохранительного сбросного № 1; 4 — продувочный патрубок; 5 — вход клапана предохранительного сбросного № 2; 6 — Рвых.2; 7 — подвод импульса к регулятору; 8 — Рвых.1; 9 — вход клапана предохранительного сбросного № 1
* Габаритные размеры изделий уточнять при заказе, на чертежах указаны справочные данные.
